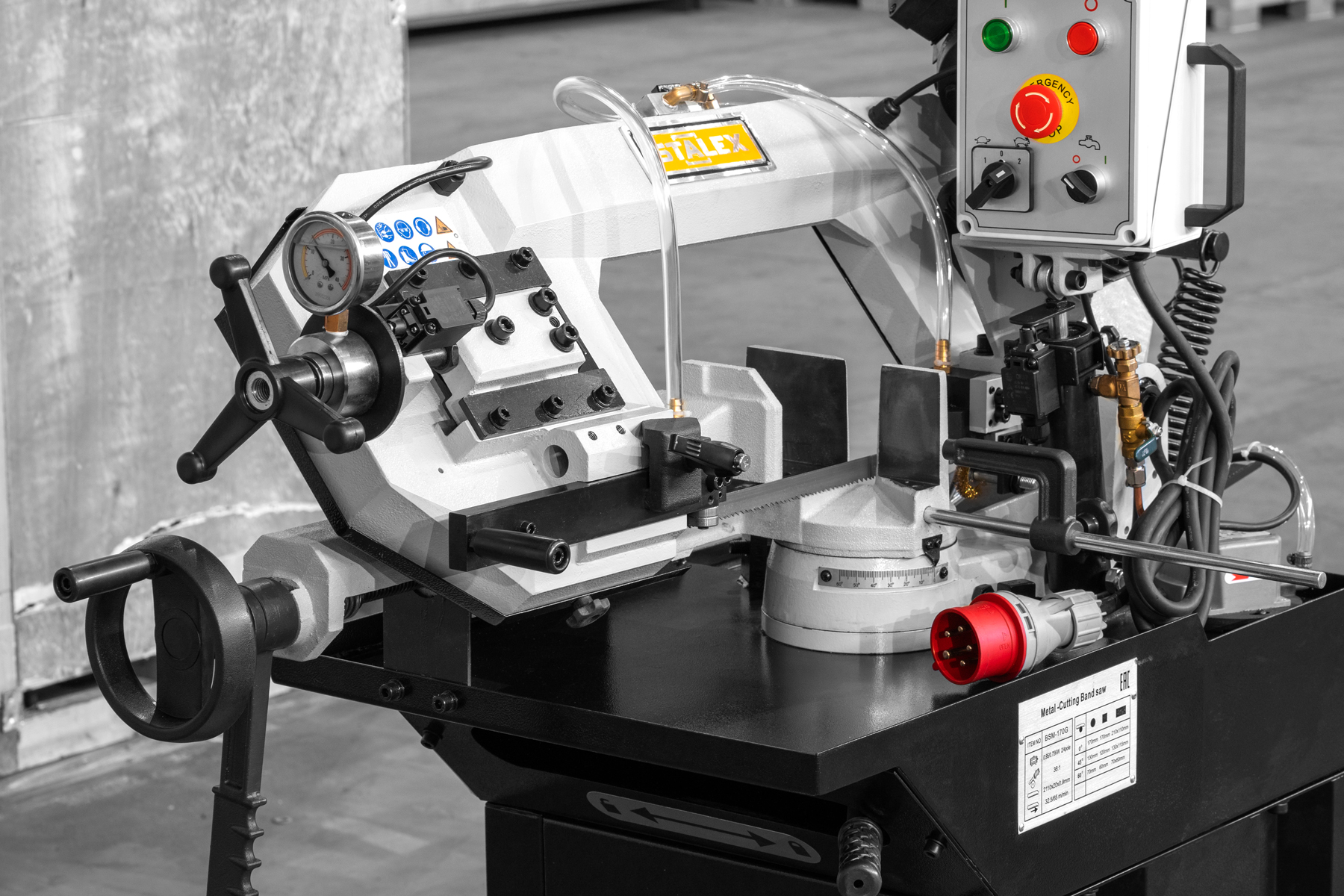

Ленточнопильный станок Stalex BS-170G 200 В
Артикул: 388016-1PH
- Наличие
- В наличии
- Бренд
- Stalex
- Производитель
- Китай
- Гарантия
- 12 мес.
Модель Stalex BS-170G 220В
Мощность двигателя 1.1 кВт (220В)
Привод зубчатый
Скорость резания 84 м/мин
Рабочая зона
Режущая способность | ||||||
|---|---|---|---|---|---|---|
90° (мм) |
| 170 |
| 170 |
| 210×110 |
60° (мм) | 70 | 60 | 70×60 | |||
45° (мм) | 130 | 120 | 130×115 | |||
Размер полотна 20х0,9х2085 мм.
Подача пильной рамы собственный вес с гидрорегулировкой
Зажим заготовки ручной (+ рычаг быстрой доводки)
Размер упаковки 1250х720х1000 мм
Упаковка фанерный ящик, отгружается одним местом
Масса нетто/брутто 173/225 кг
На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-170G(220В) позволяет делать распилы заготовок диаметром до 170мм.

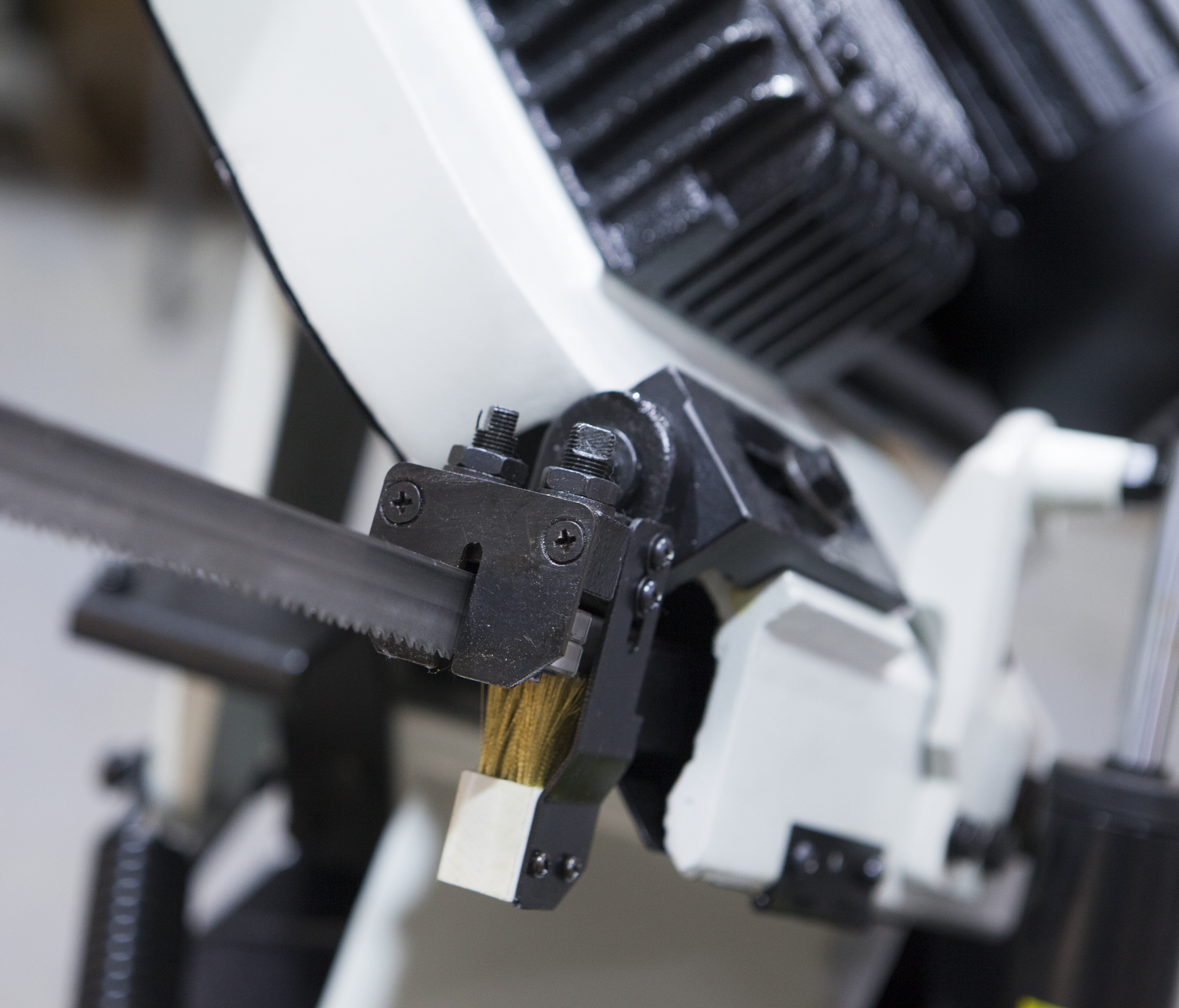

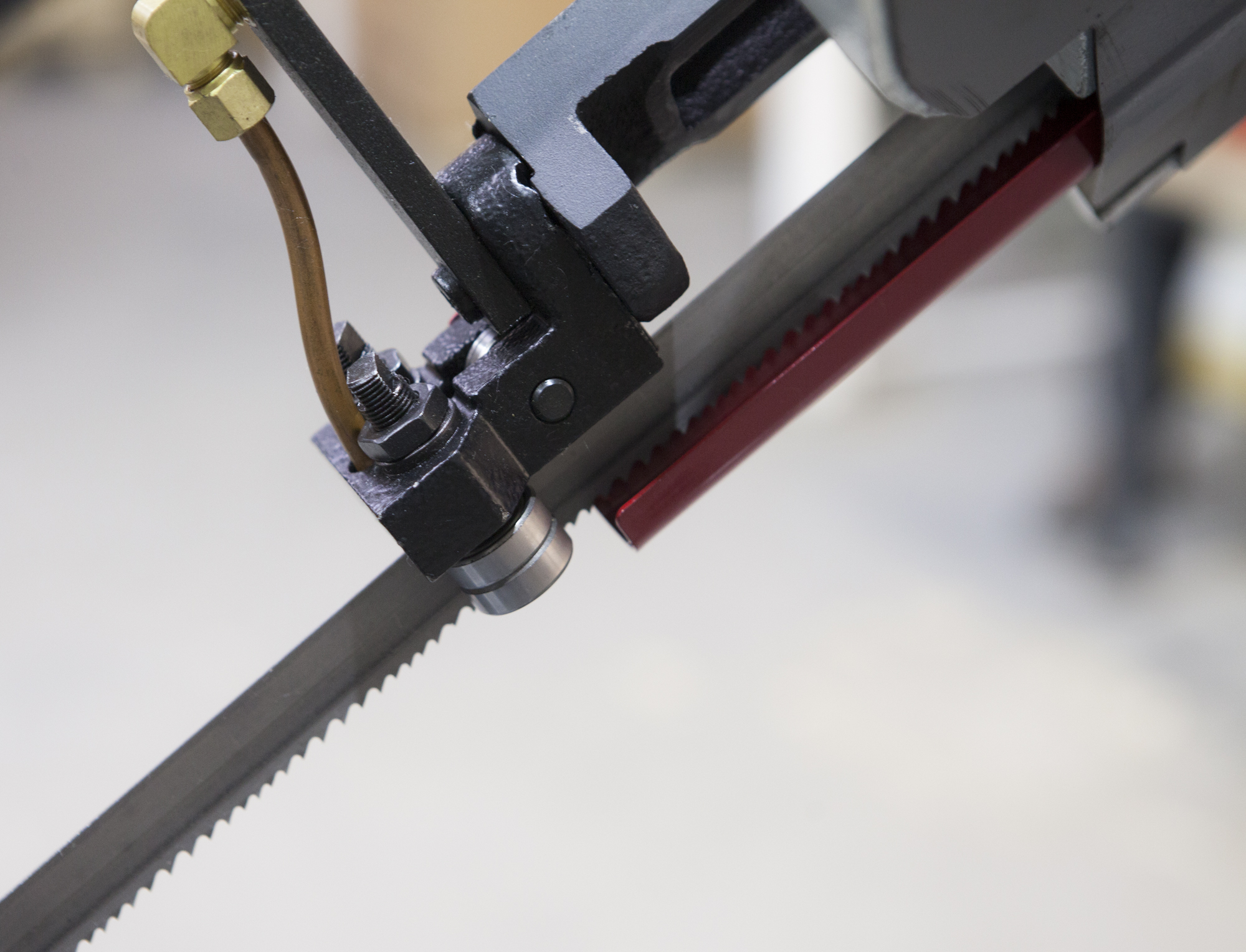

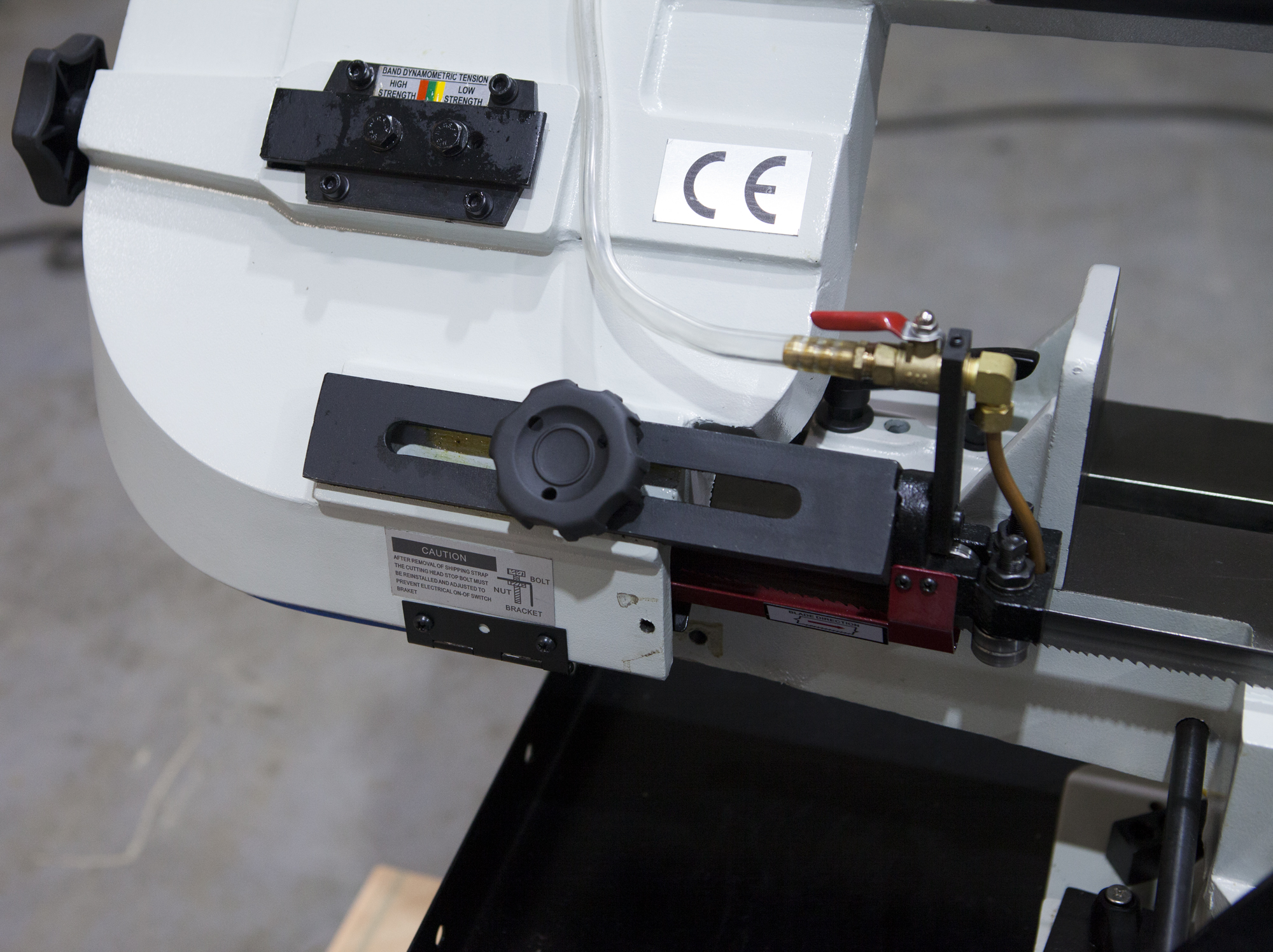

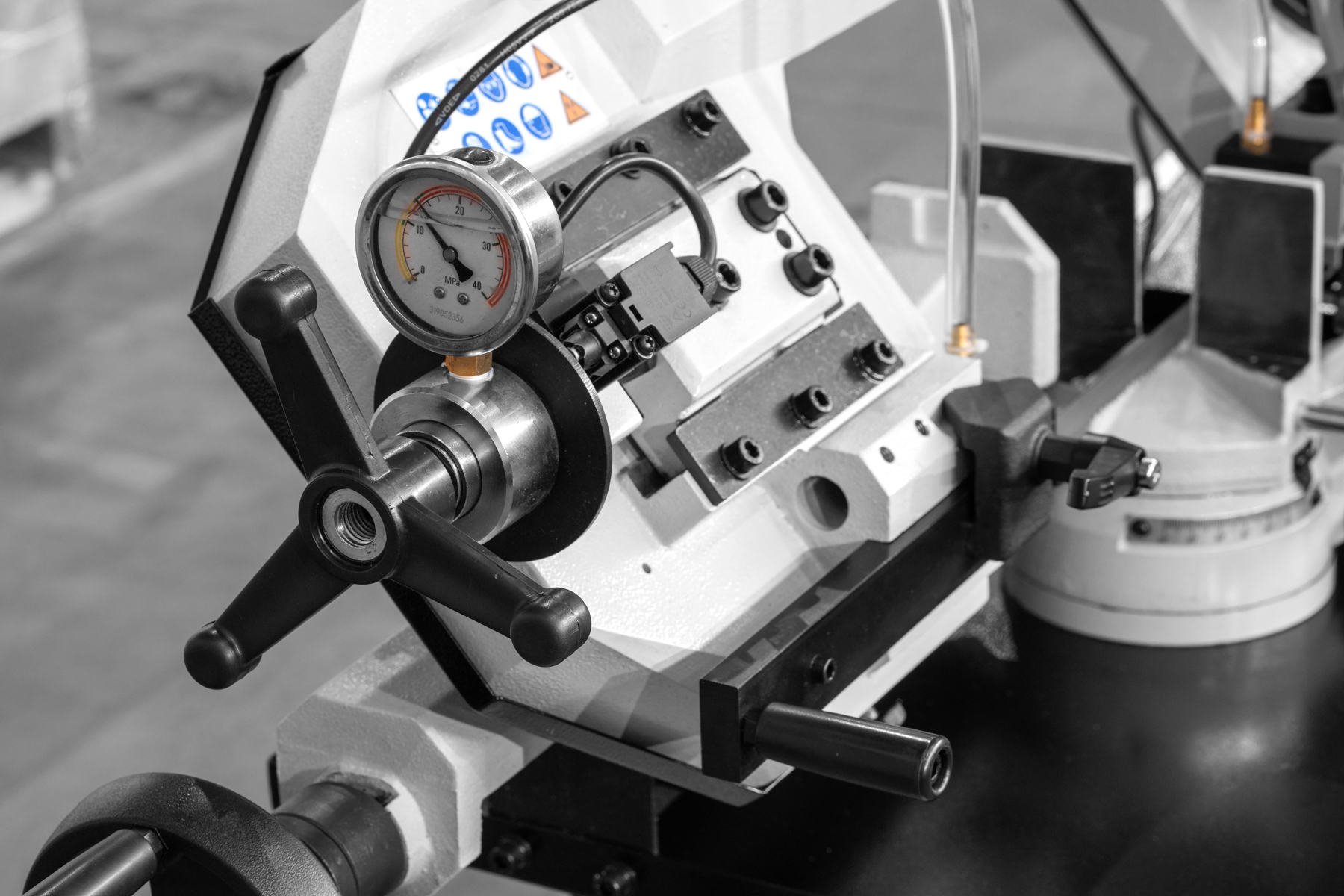

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.

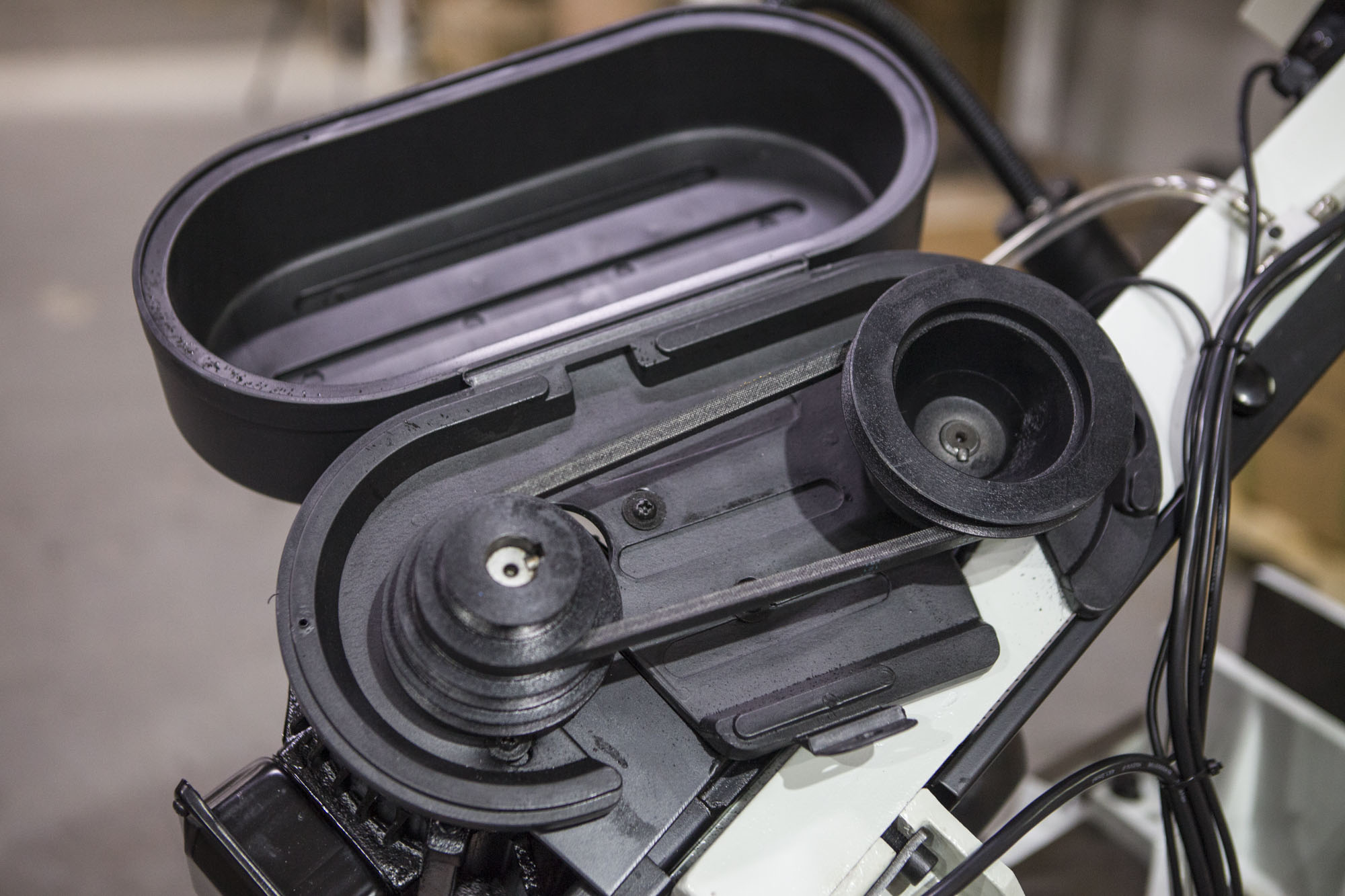

Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.

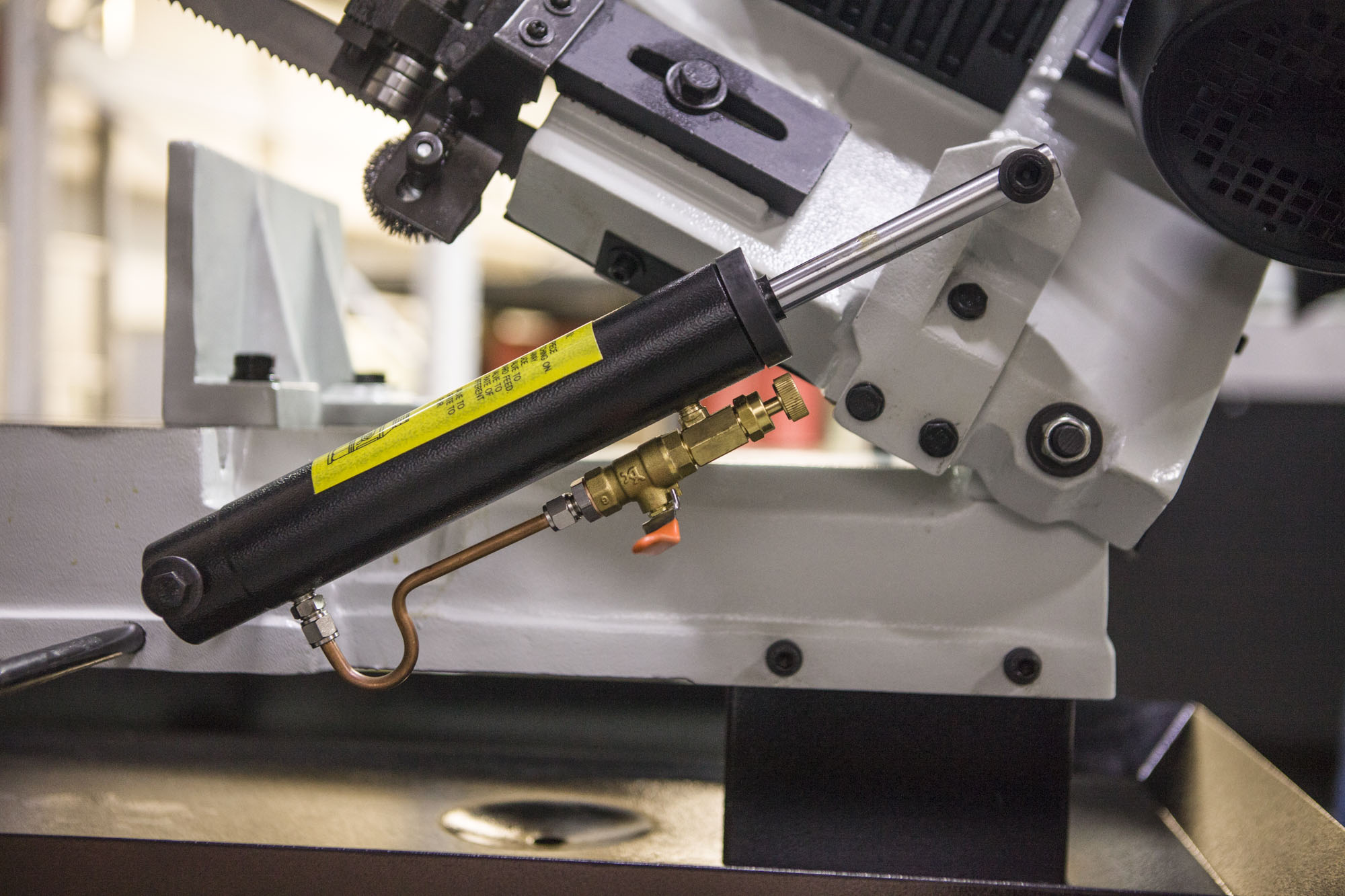

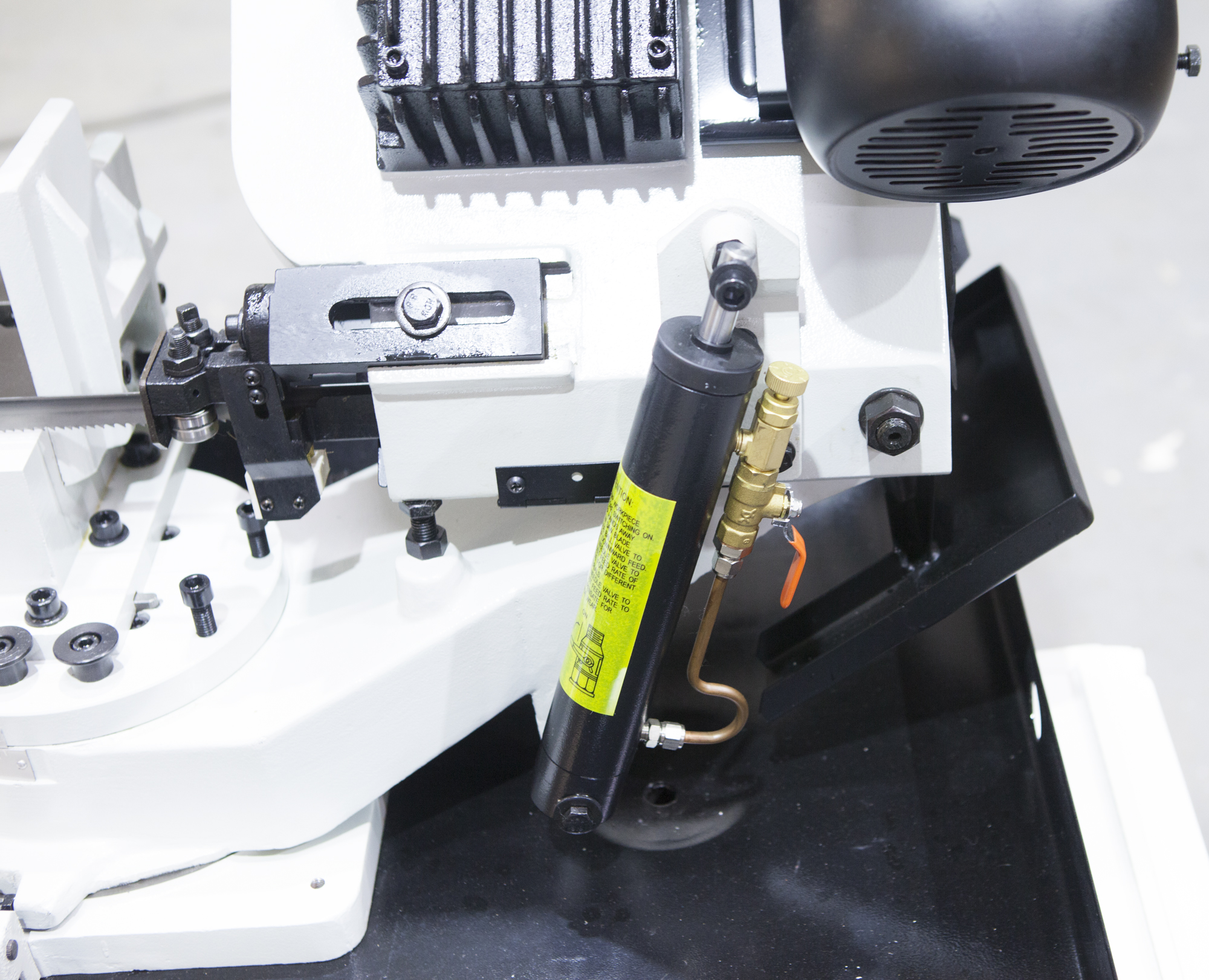

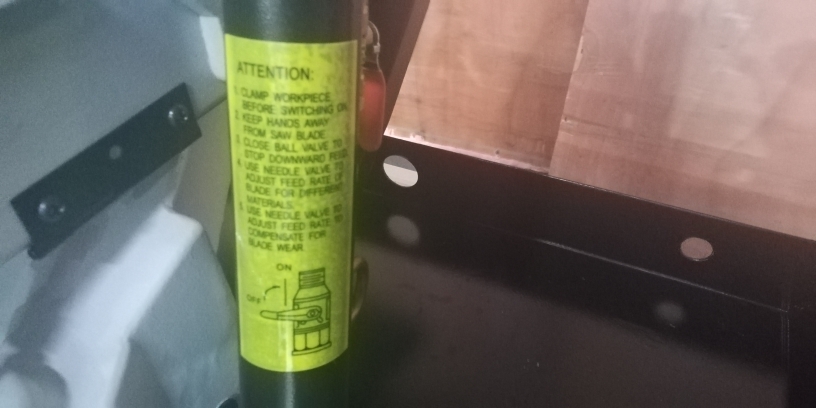

Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.

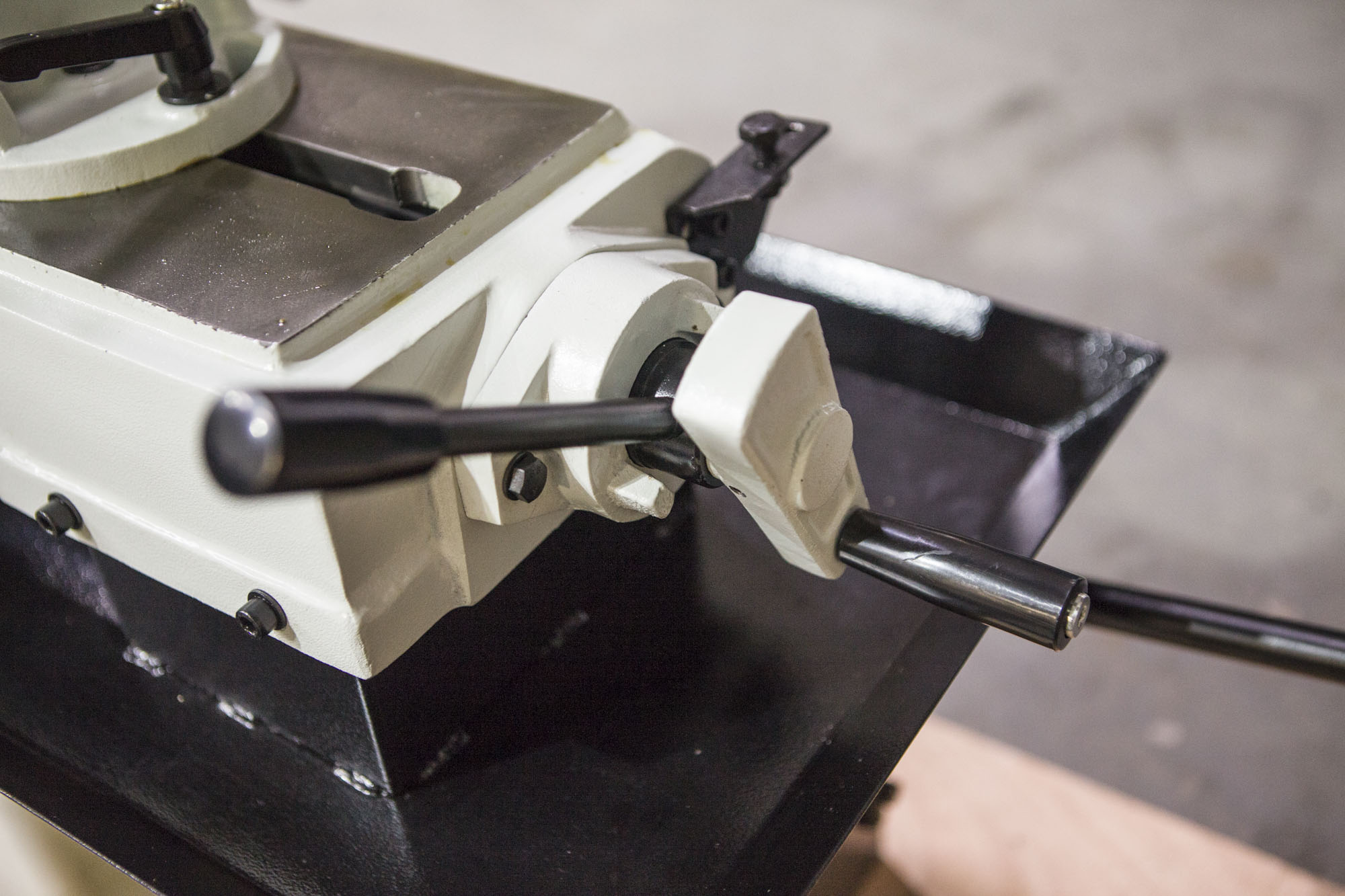

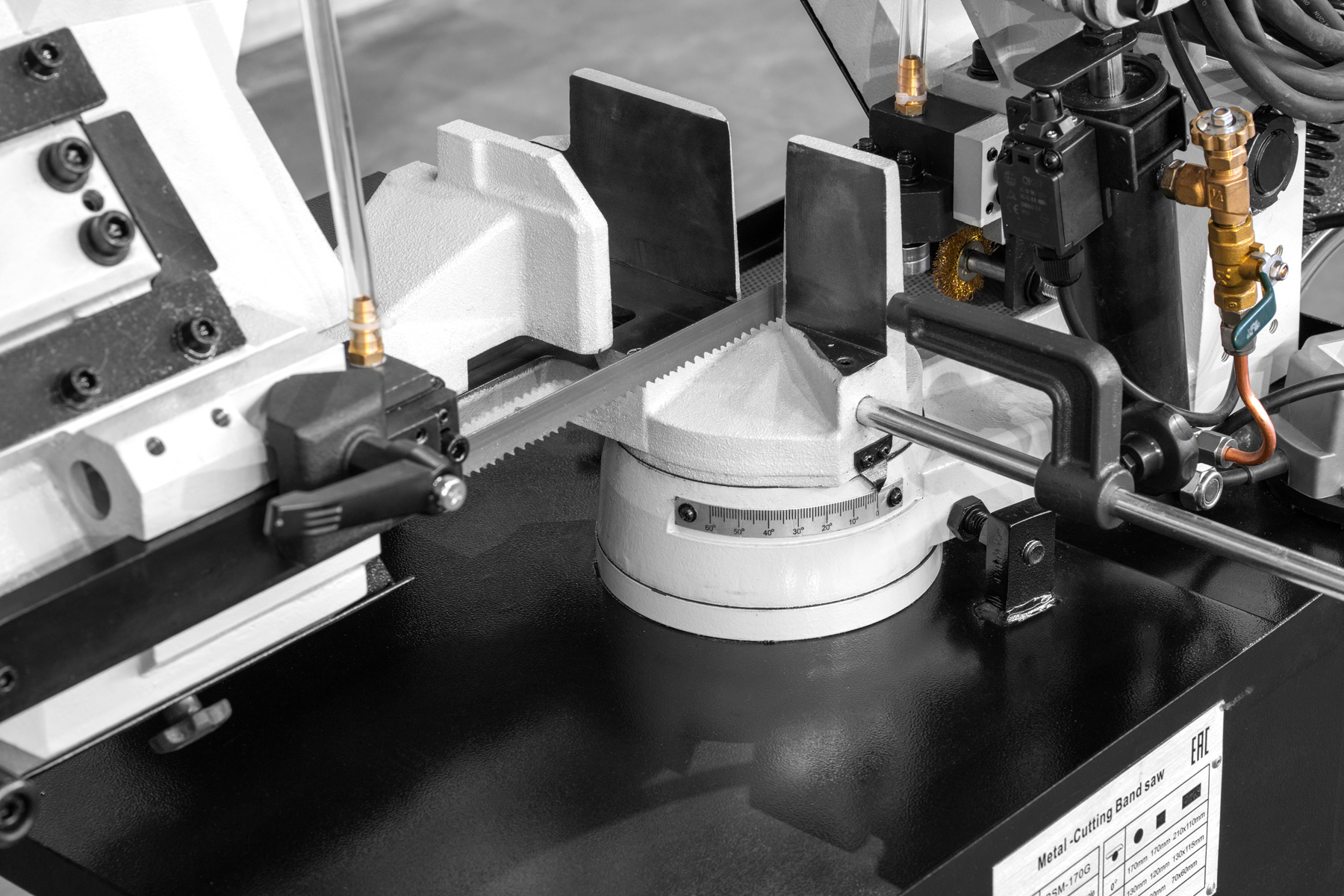

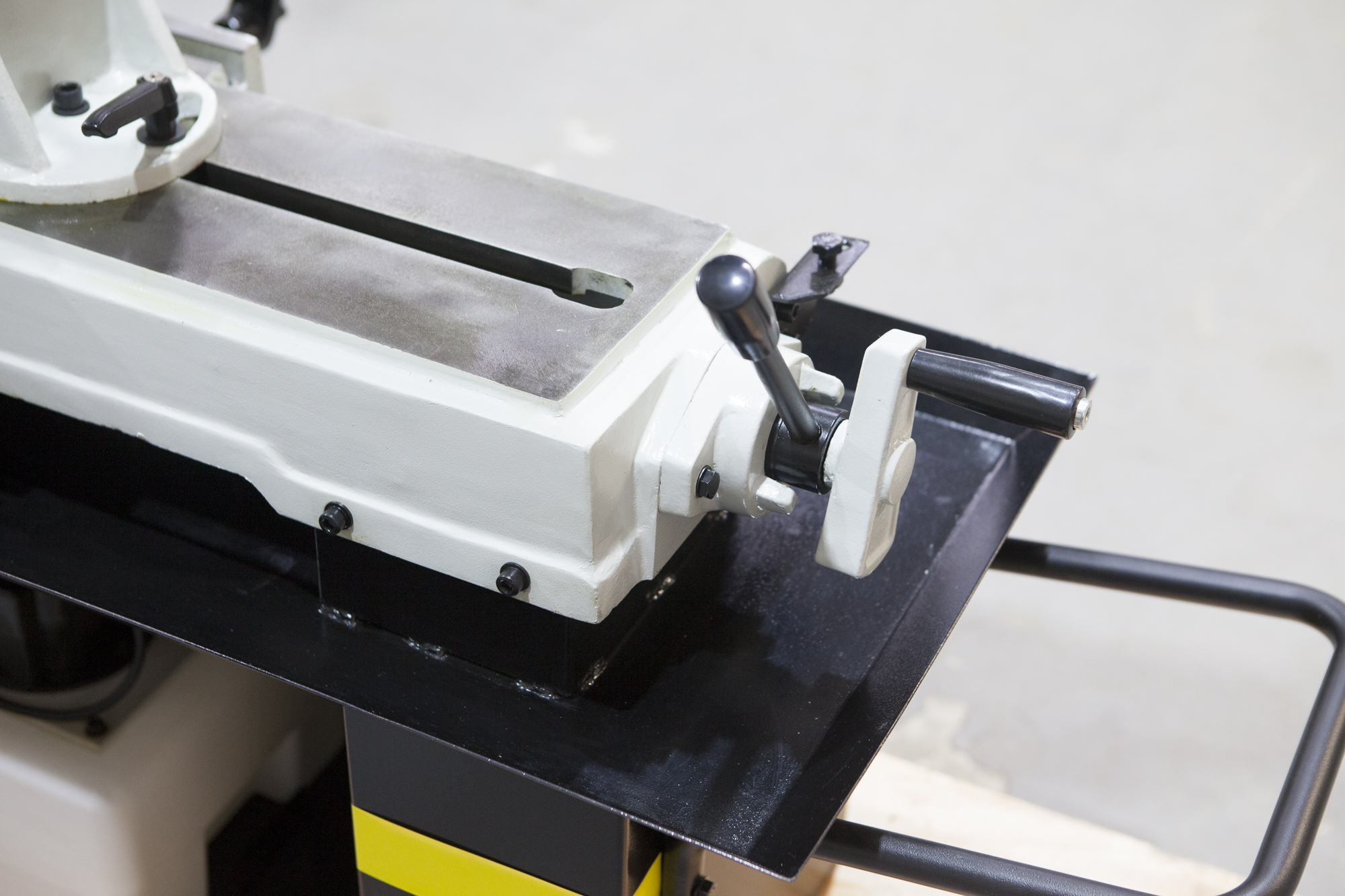

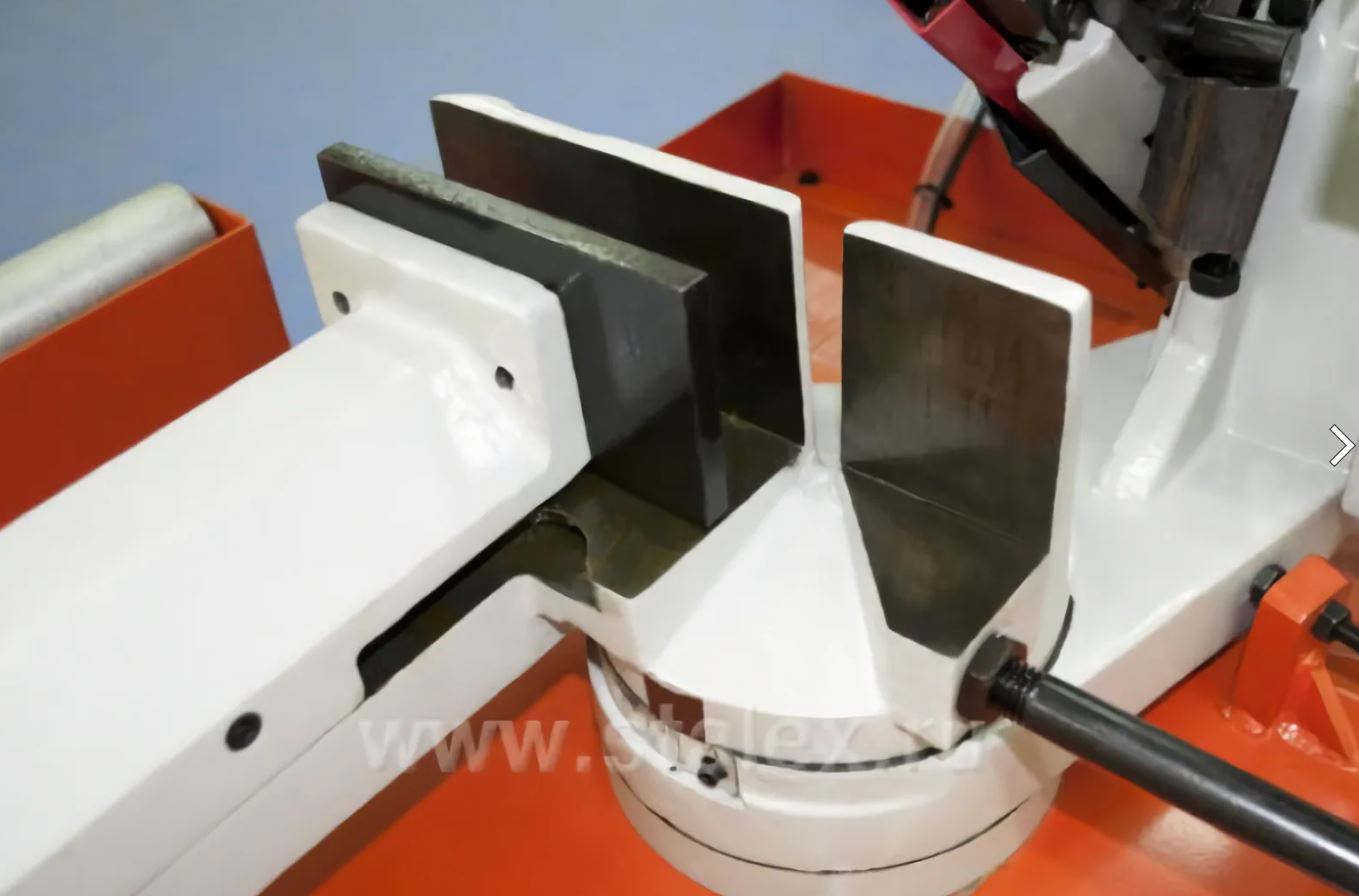

Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
Процесс пиления:

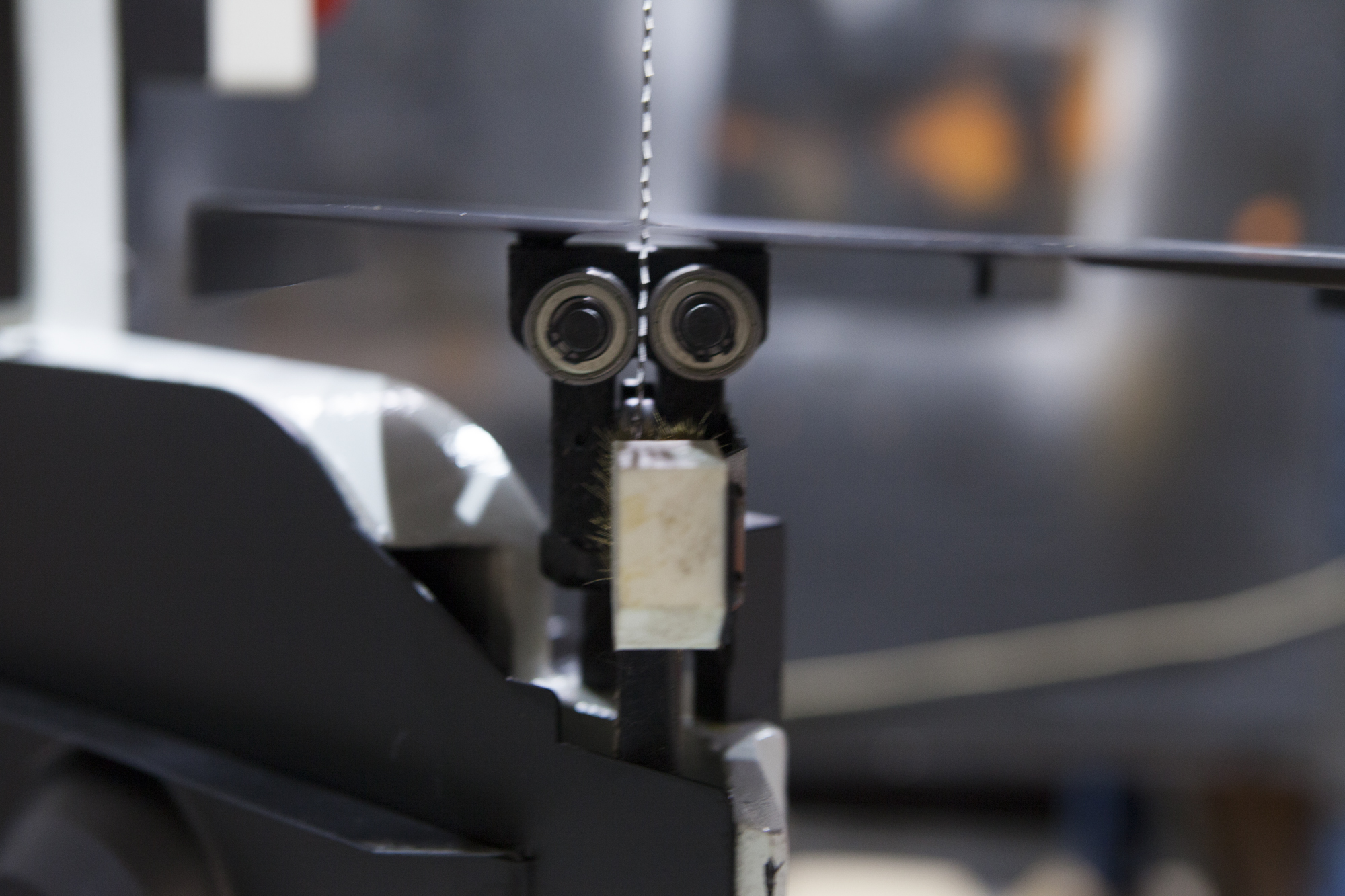

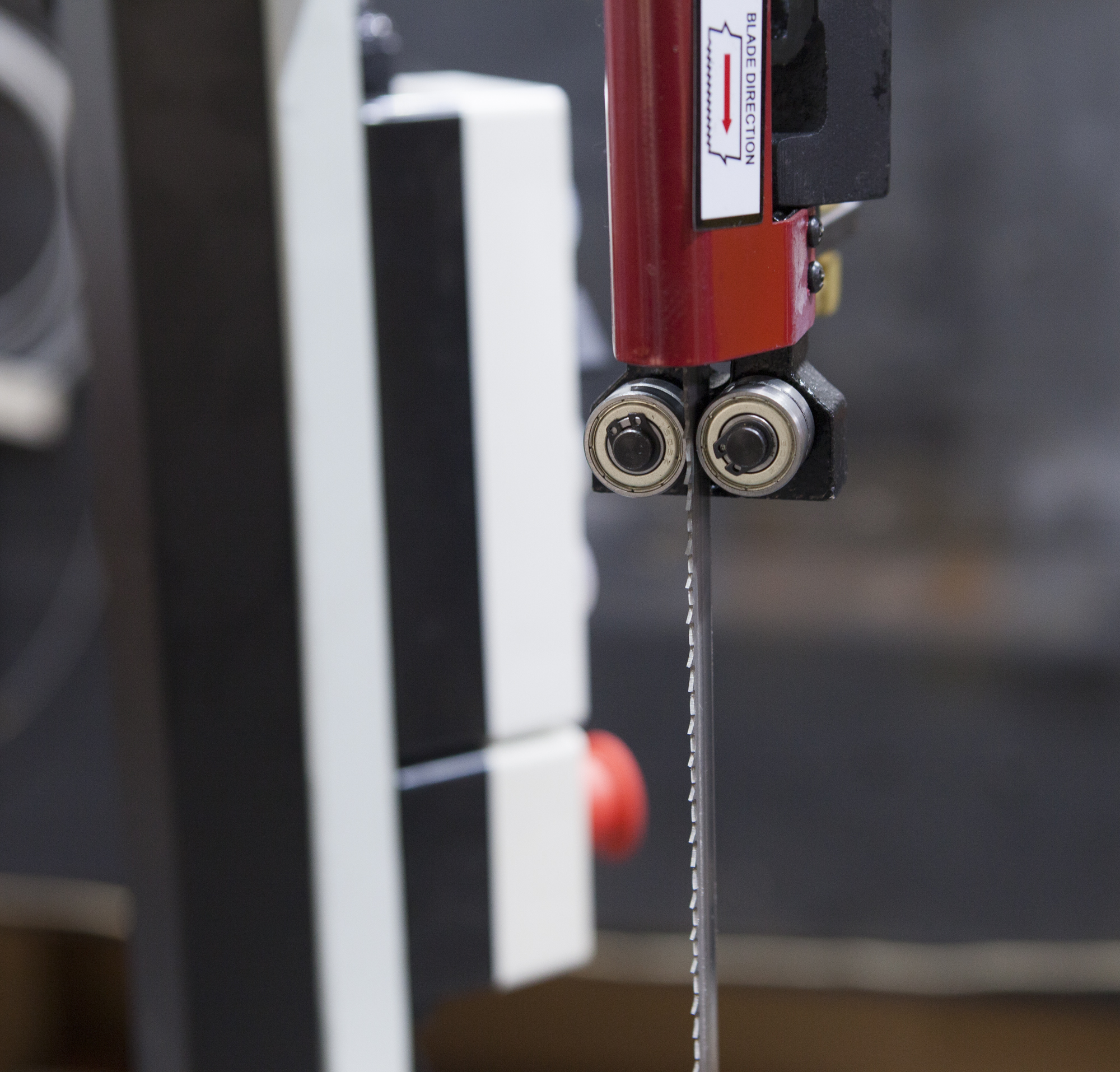

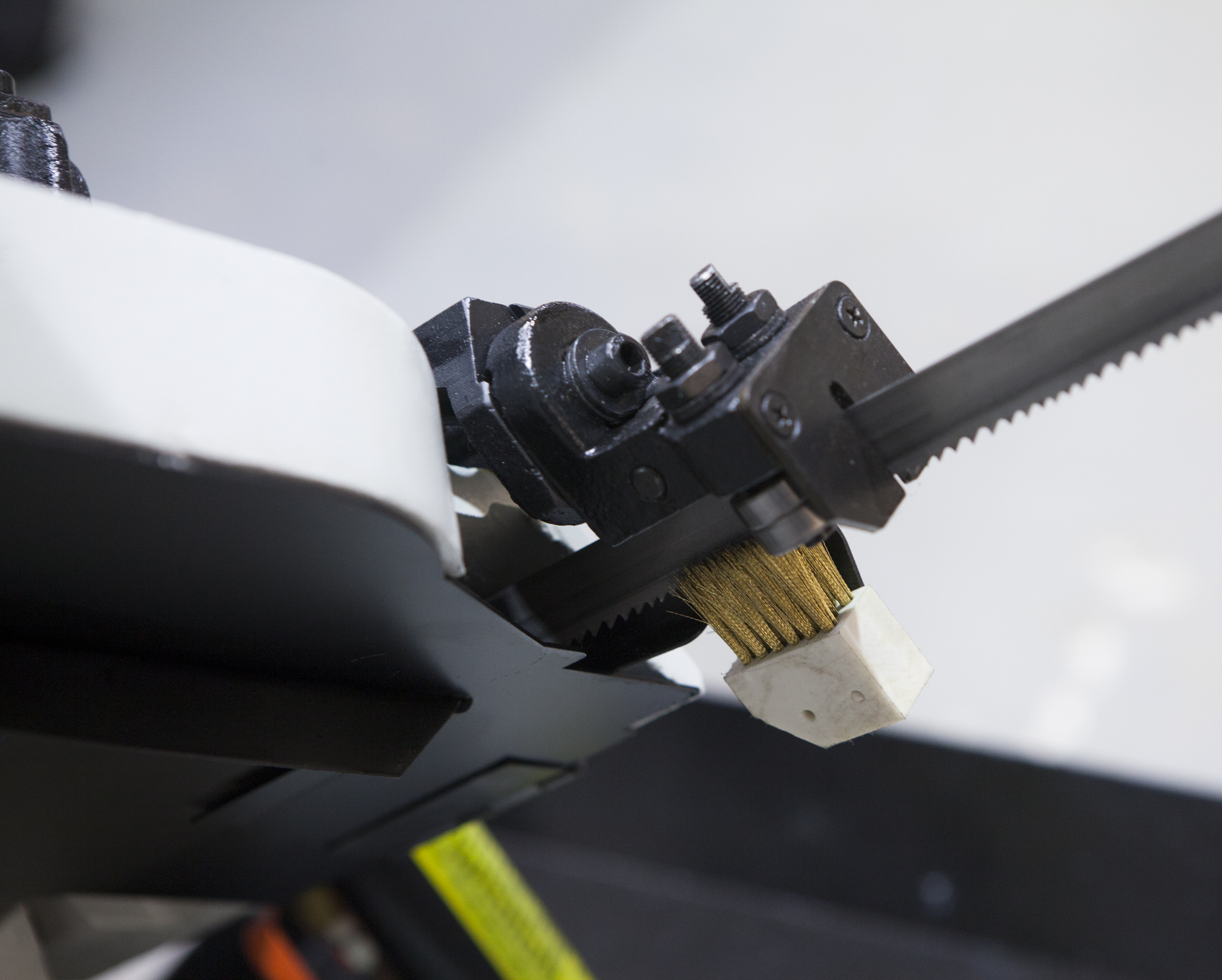

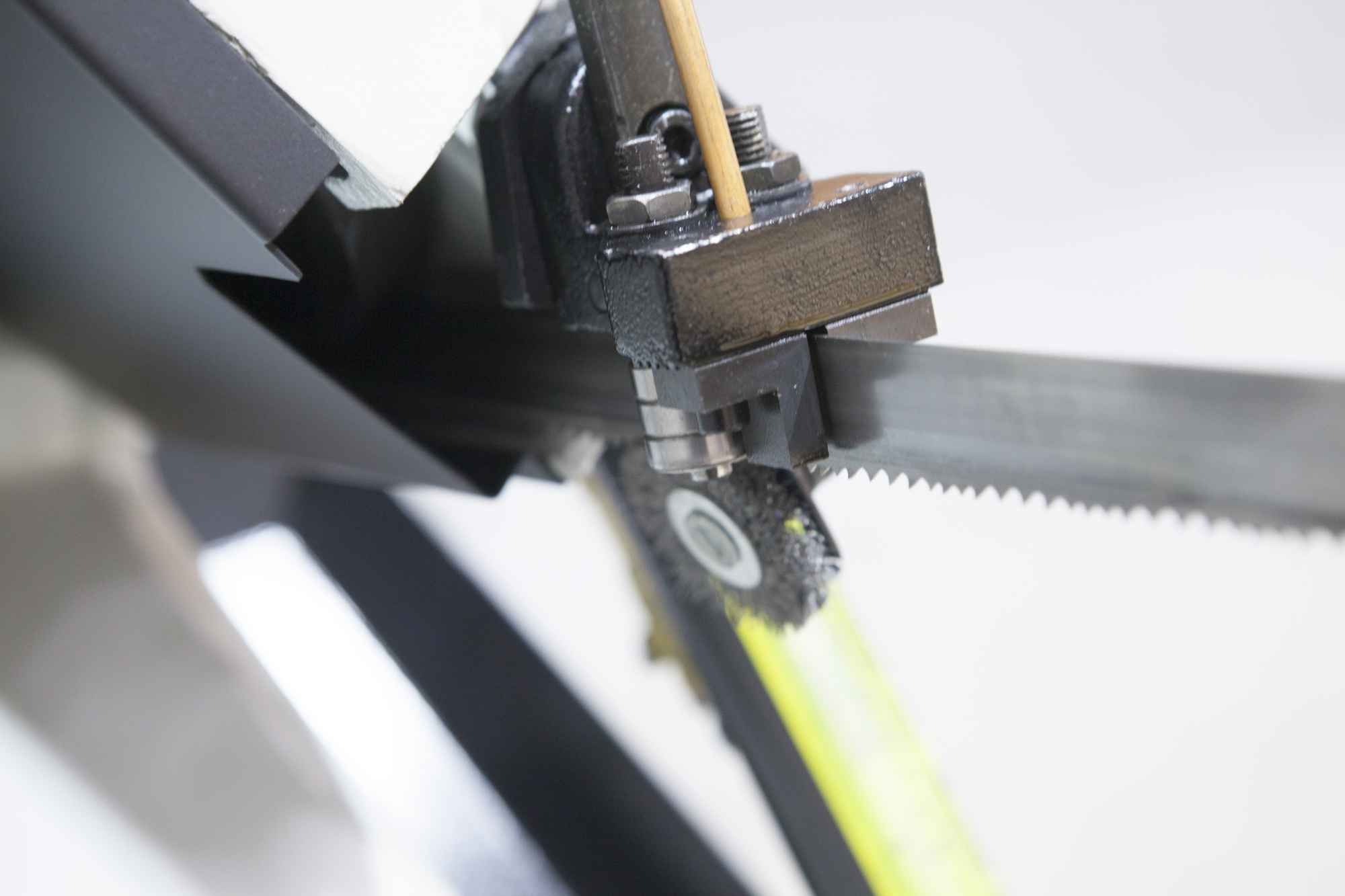

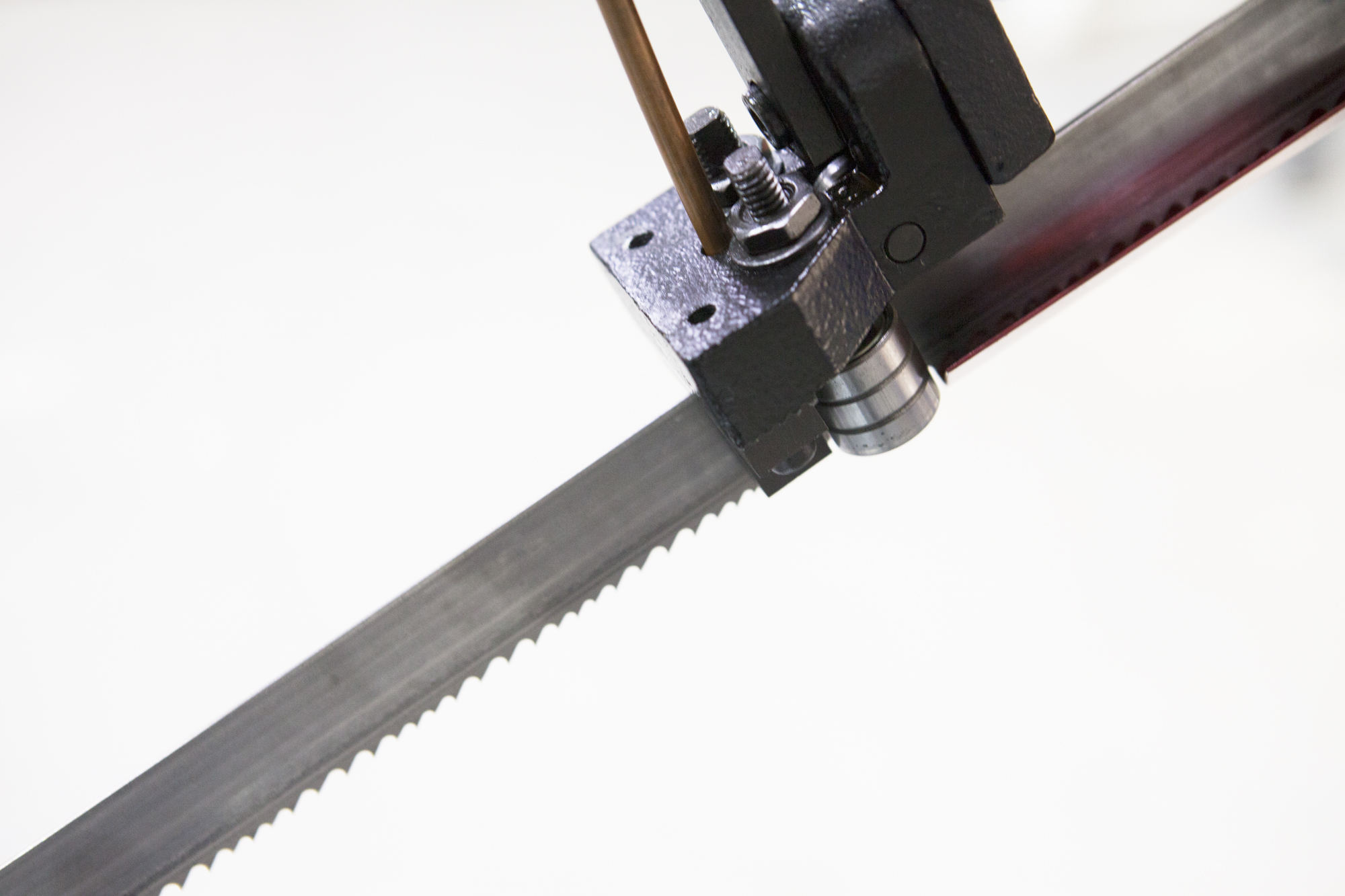

Точность движения ленты обеспечивается за счет роликовых подшипников

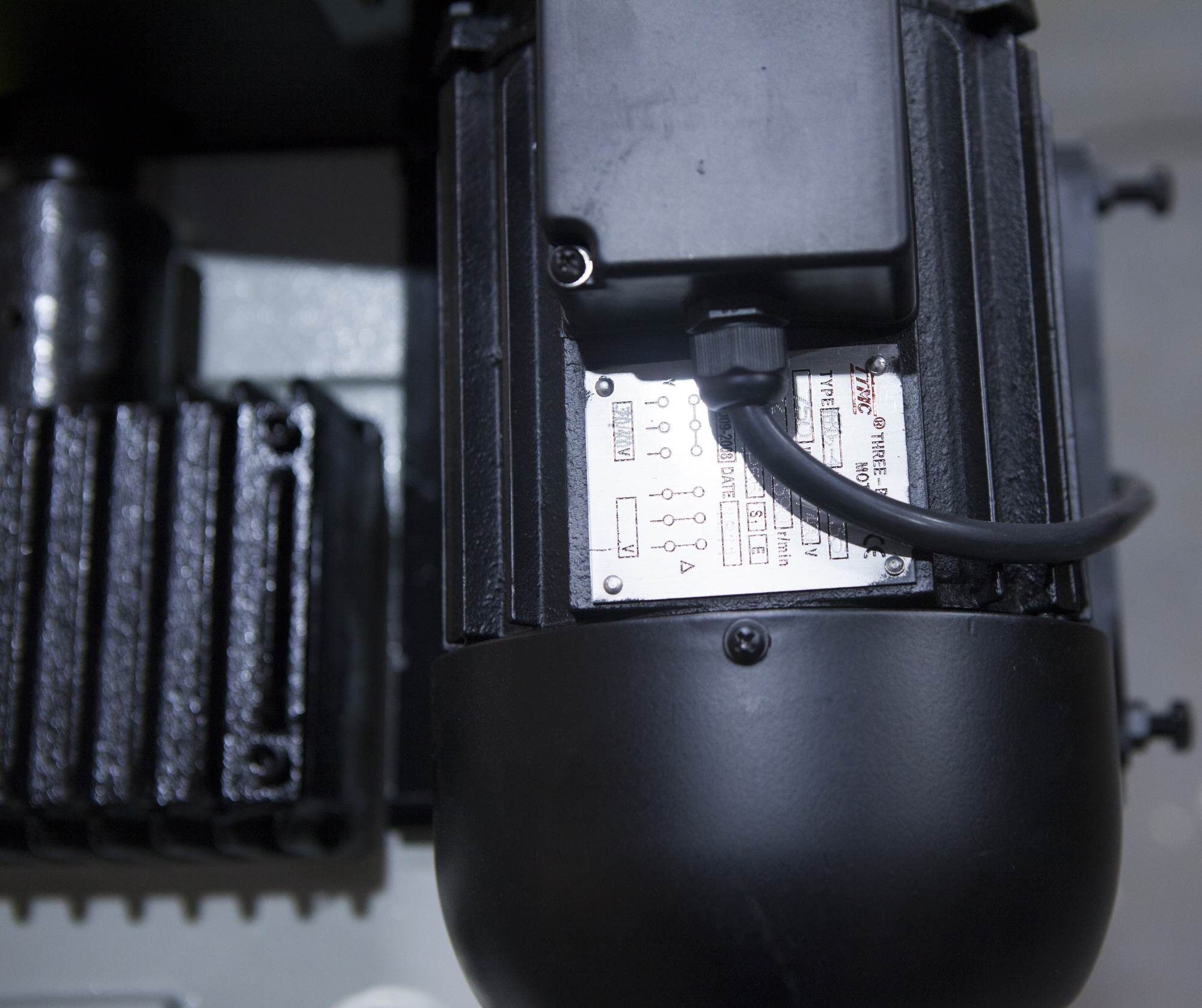

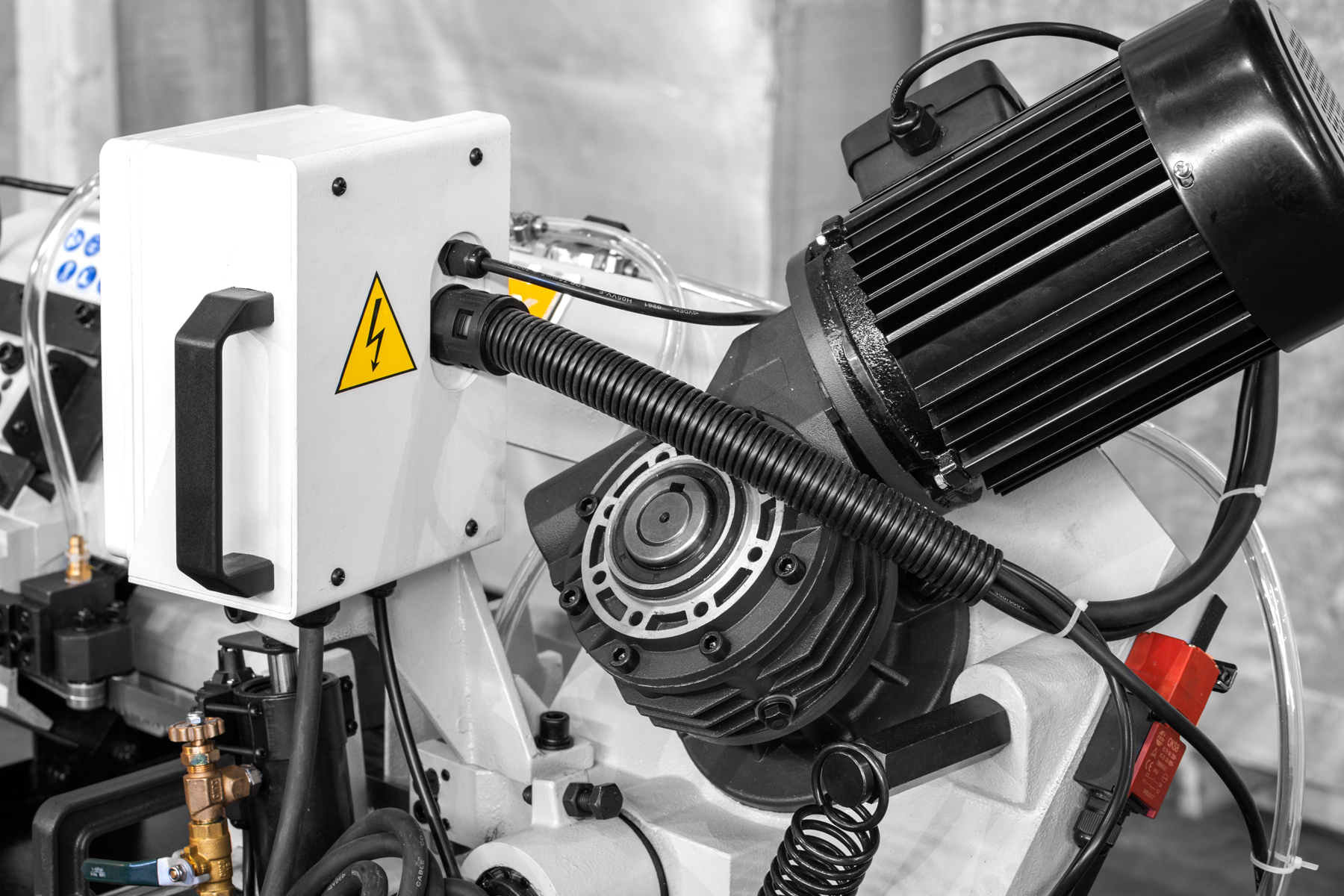

Движение ленты осуществляется через мотор-редуктор

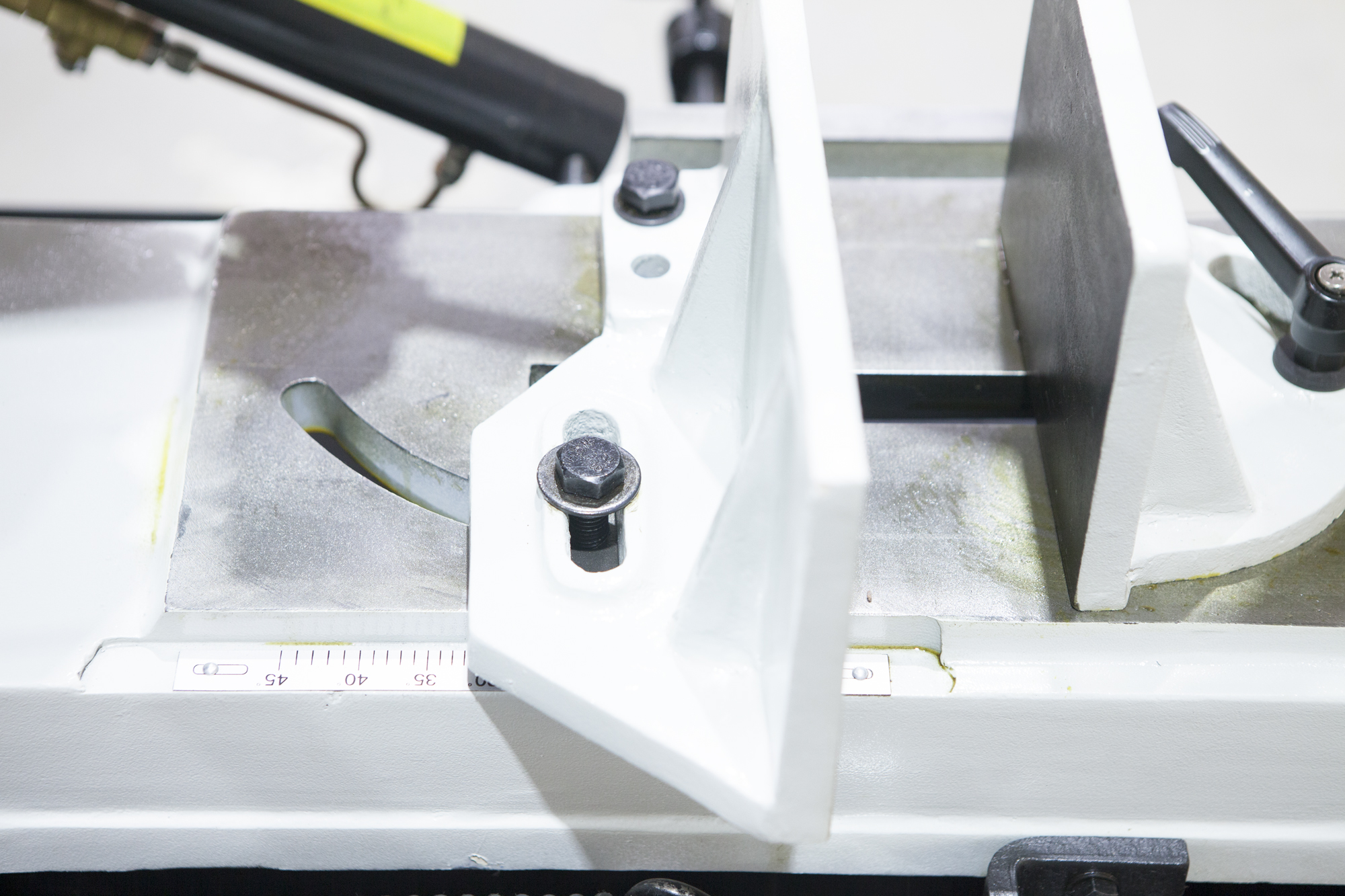

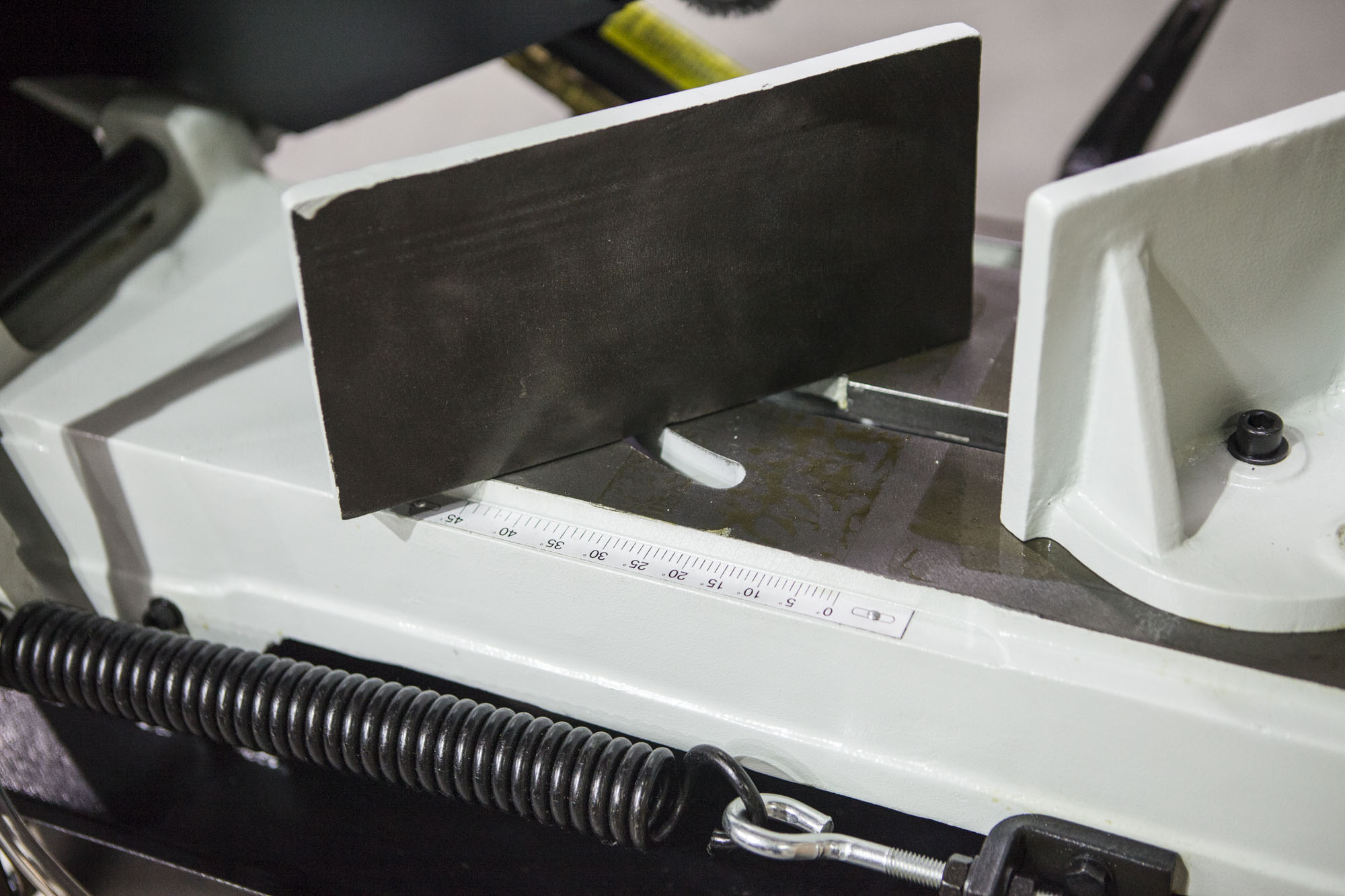

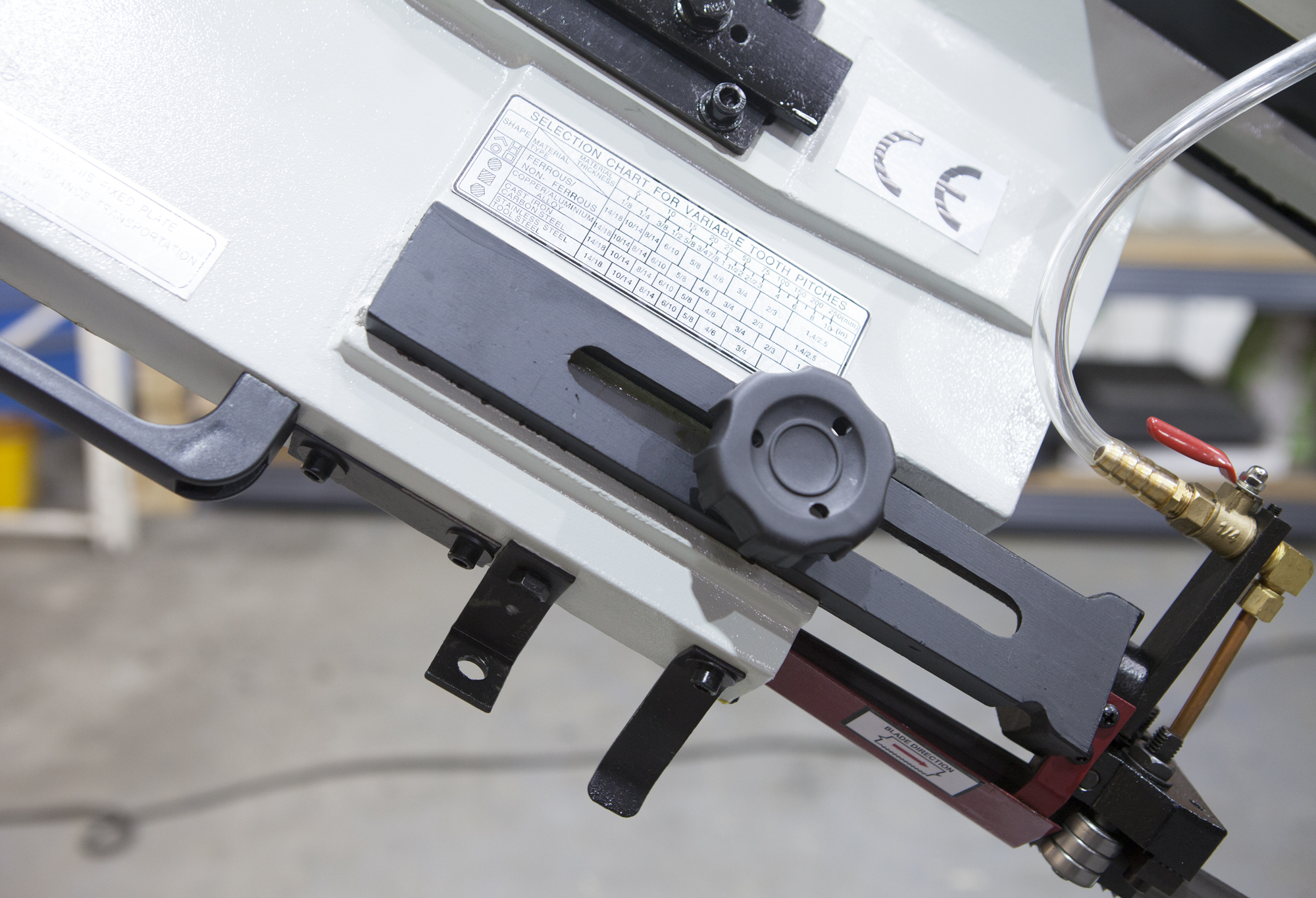

Регулировка угла поворота вдоль шкалы

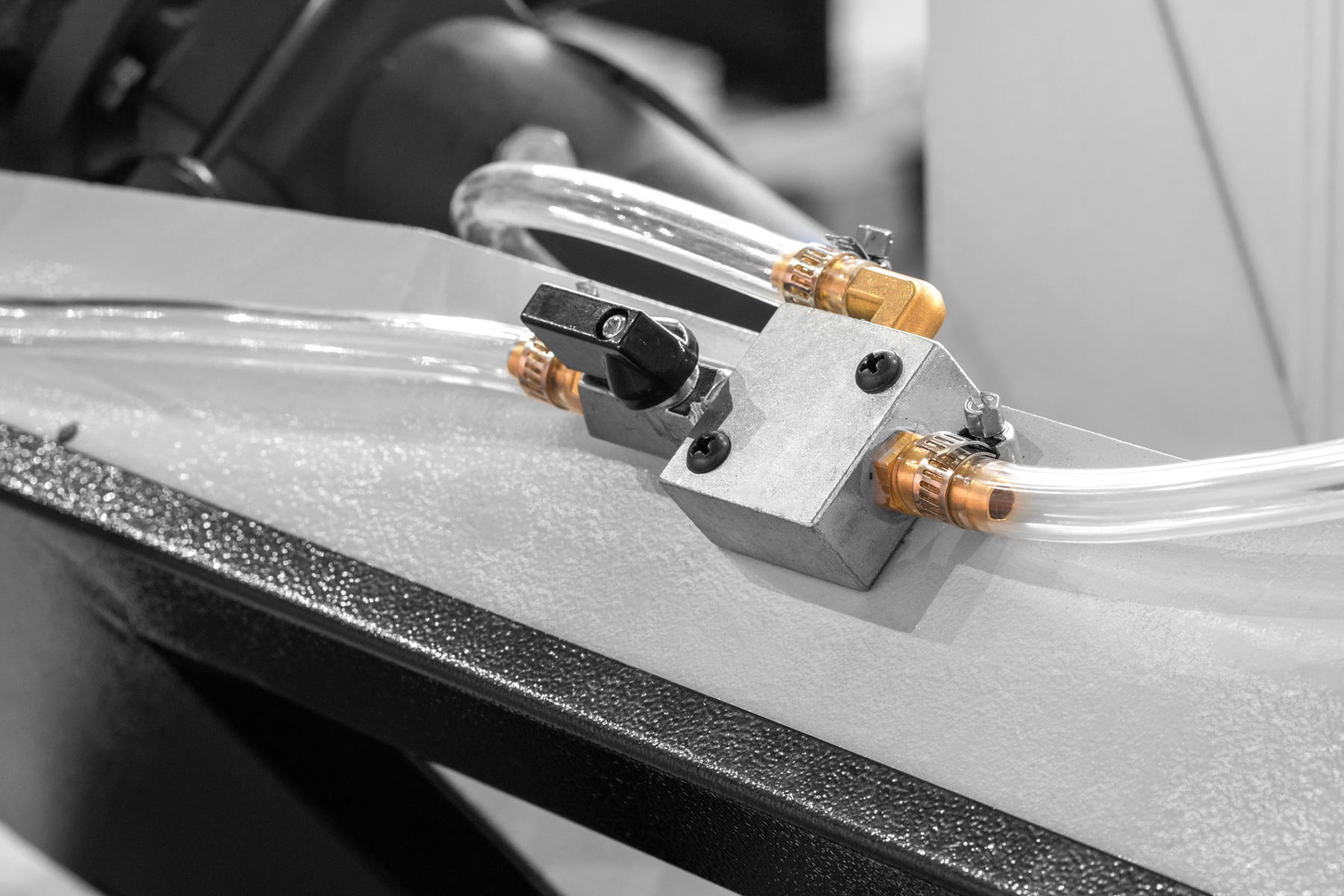

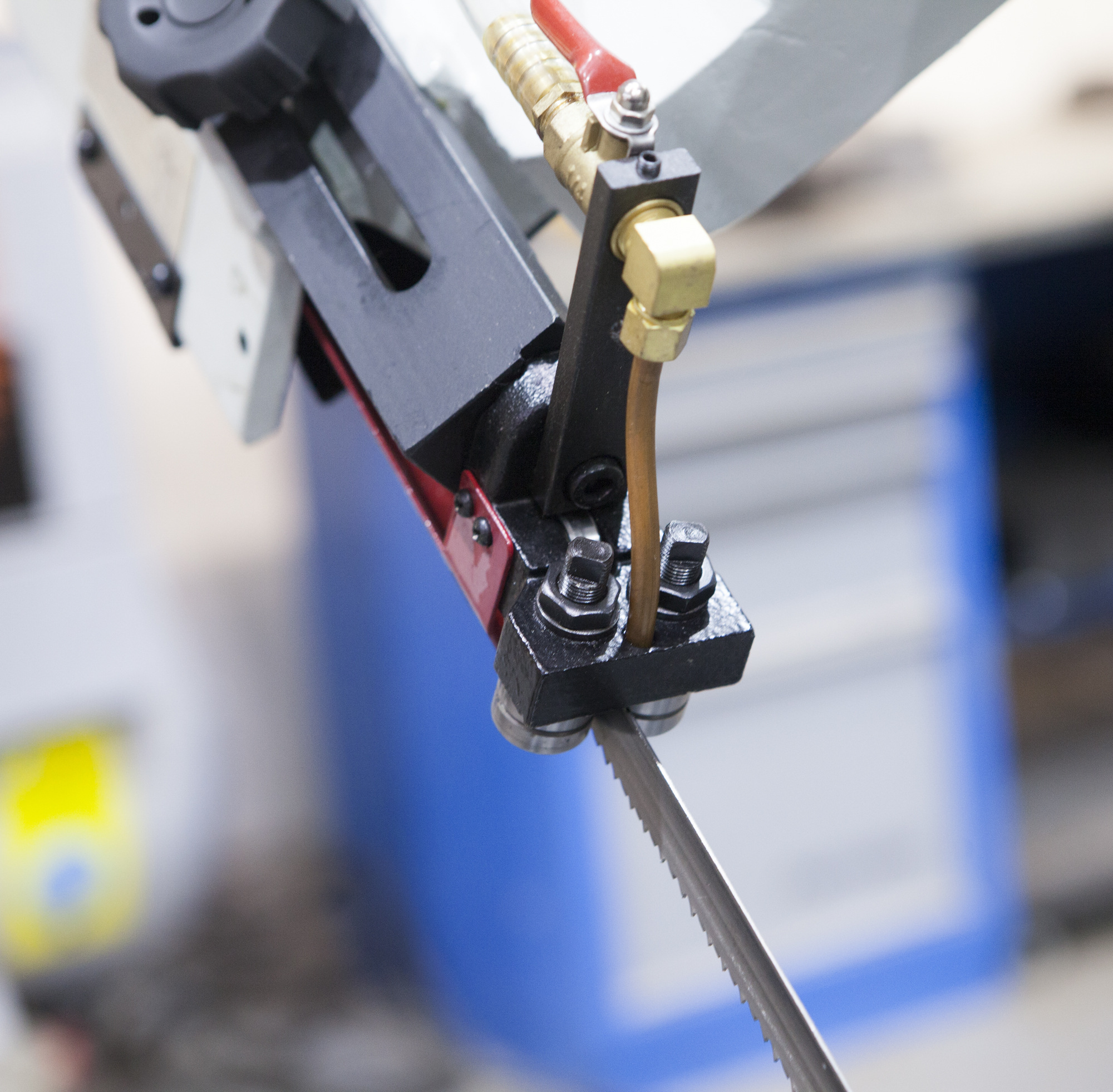

Регулируемая подача СОЖ в зону резания

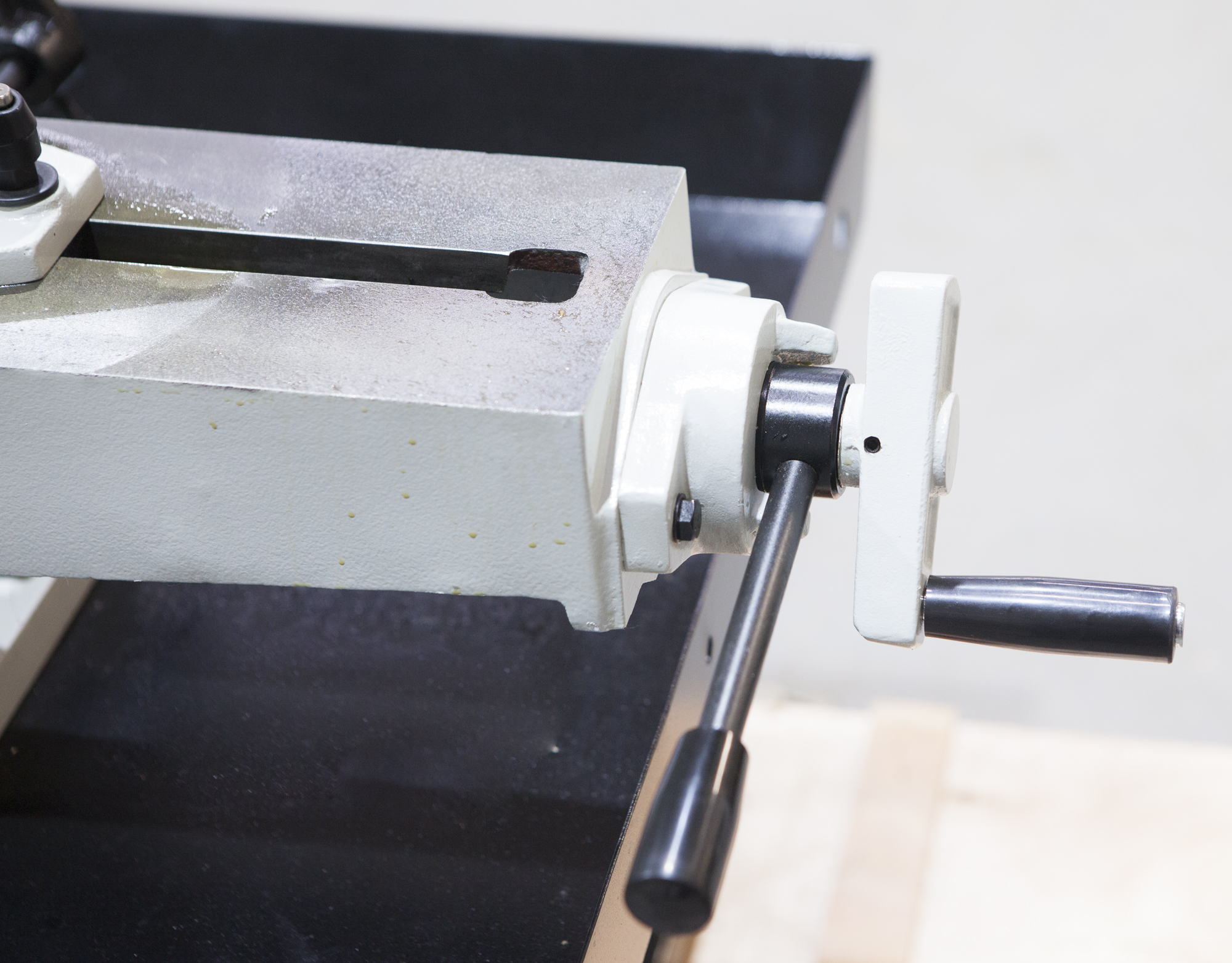

Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков)
Стандартная комплектация для Stalex BS-170G(220В):
Поворотный стол с возможность поворота 0°…+45°…+60?

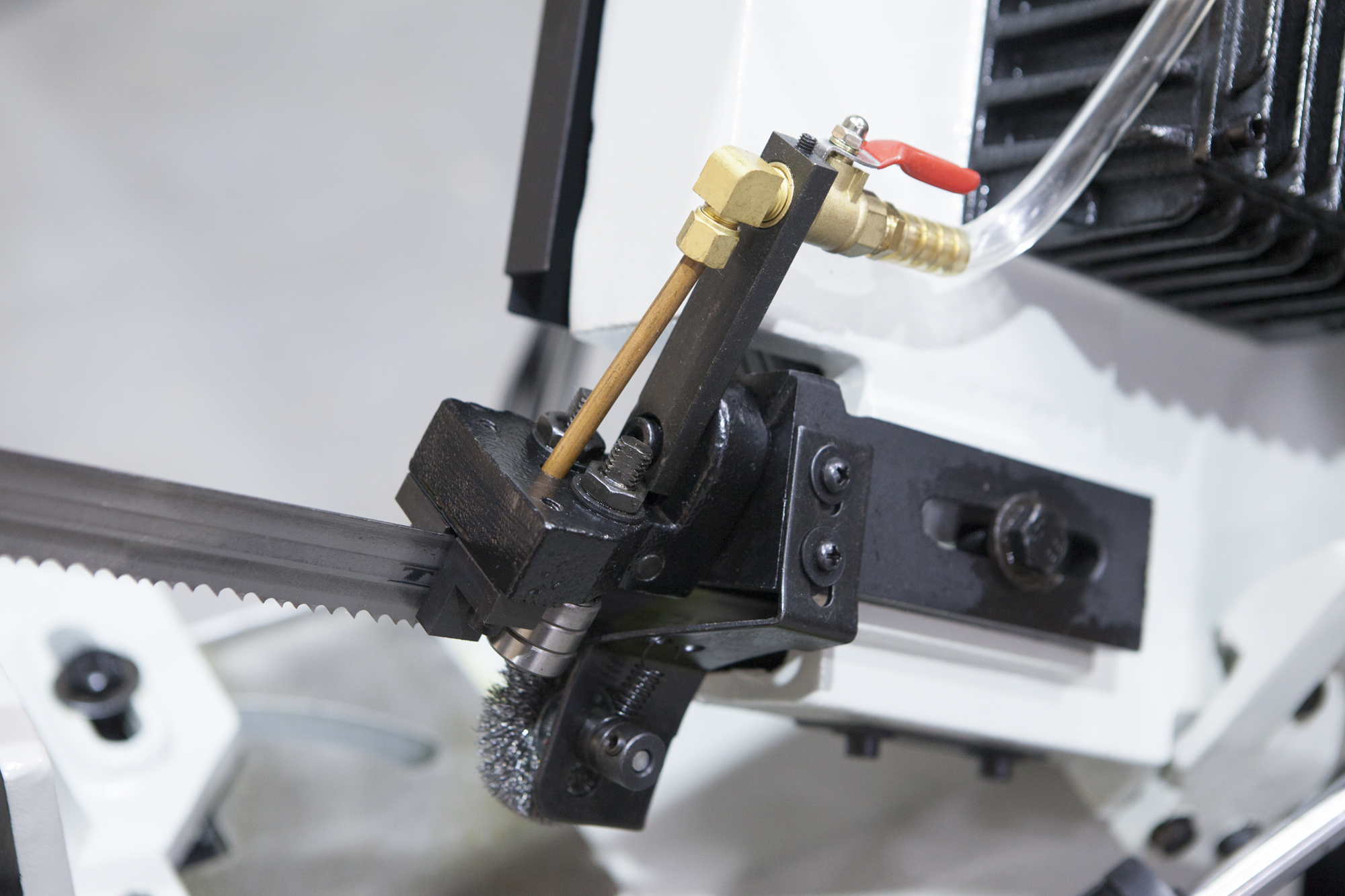

Подвижная направляющая с роликовыми подшипниками натяжения полотна
Перепускной клапан плавная регулировка опускания пильной рамы
Тиски с ручным зажимом, и рычагом быстрой доводки
Скорость вращения пилы, фиксированная 84 м/мин

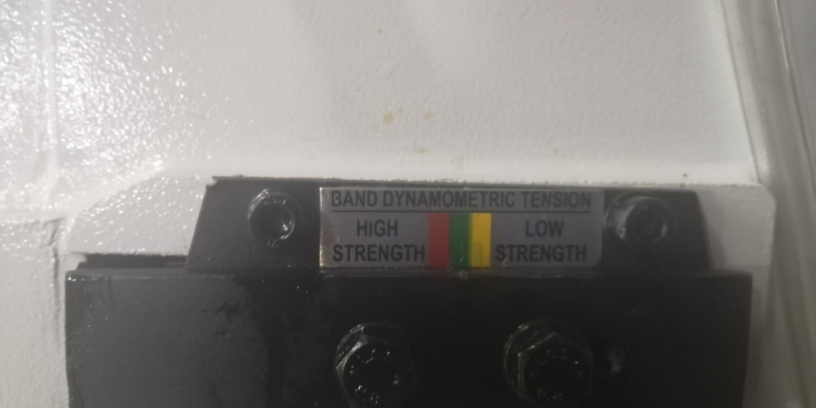

Ручное натяжение ленты

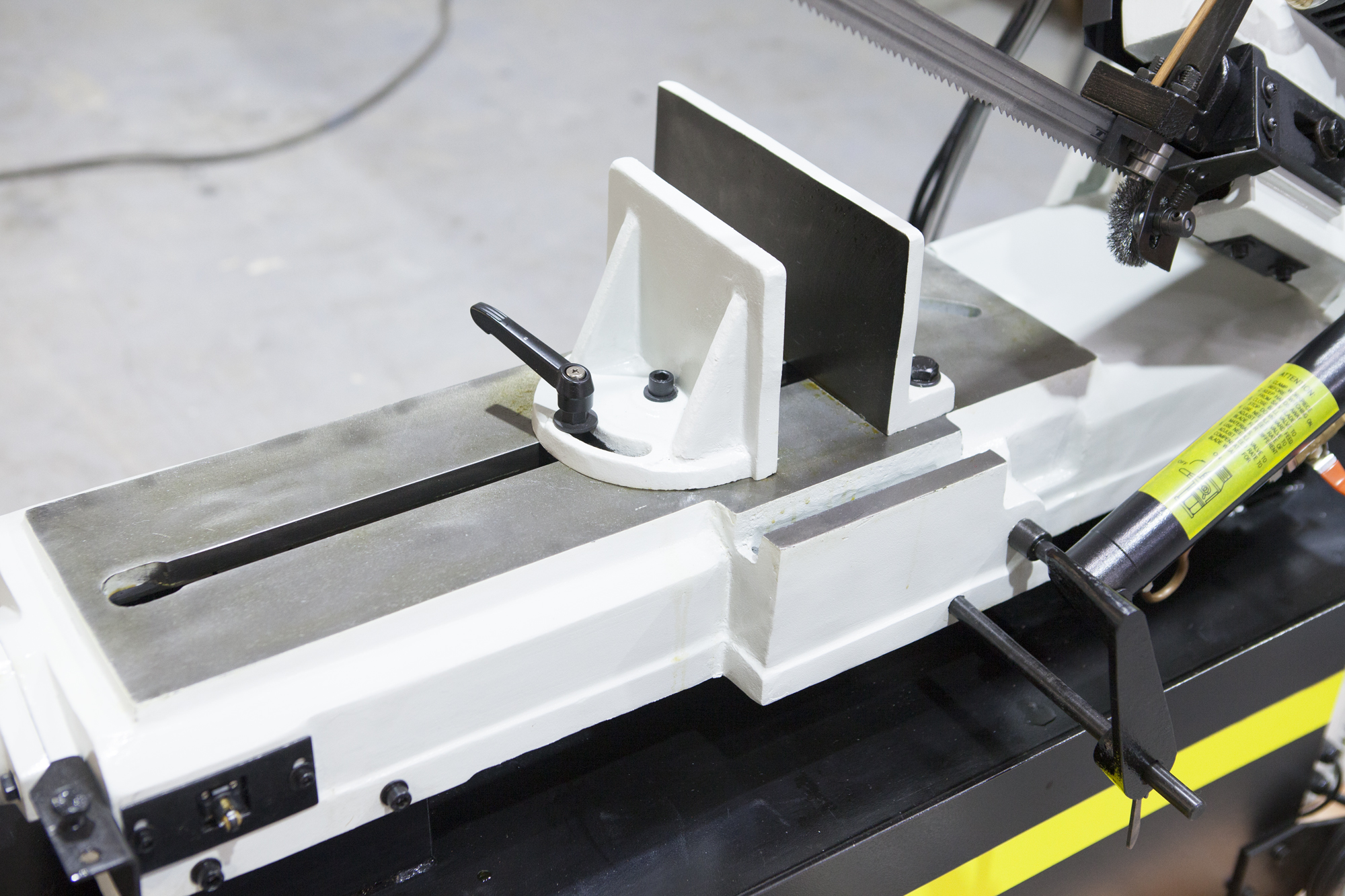

Мерный упор 500 мм

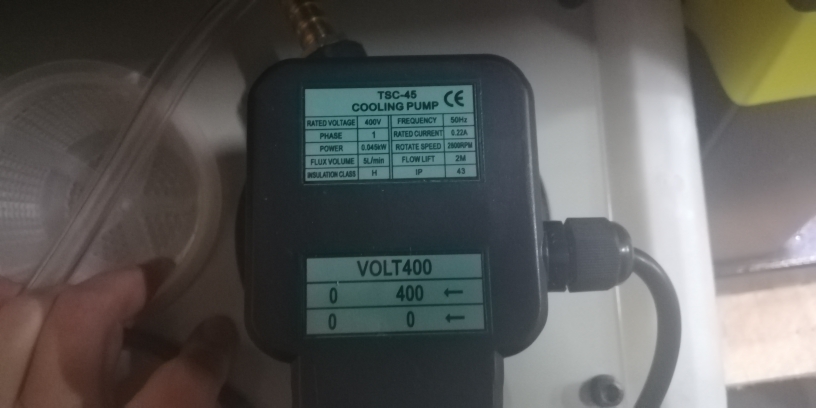

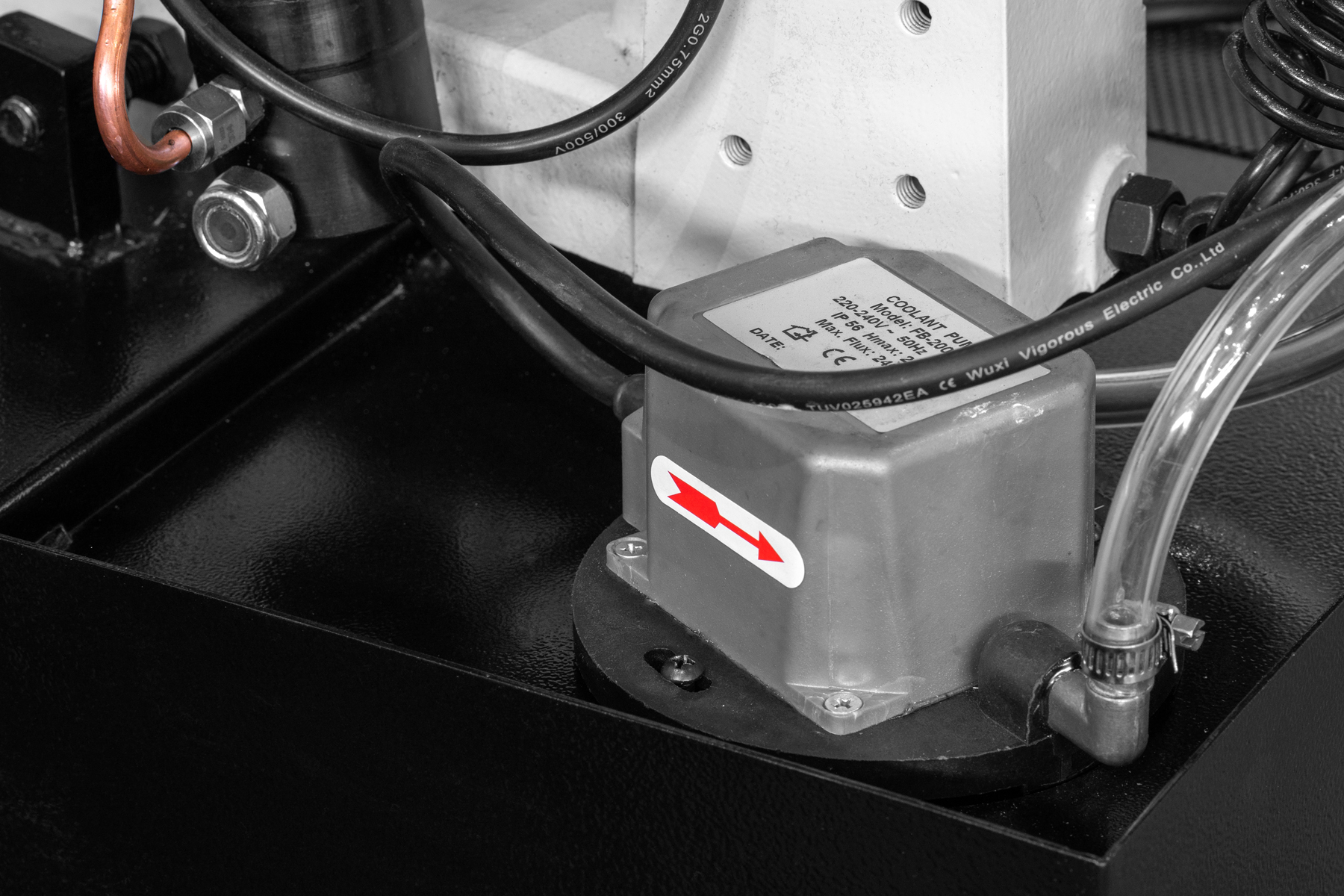

Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
Пила ленточная квалитет М42
Основные элементы cтанка Stalex BS-170G(220В):
Литая чугунная рама гарантирует жесткость станка и гасит вибрации
Опускание рамы осуществляется под собственным весом
Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)

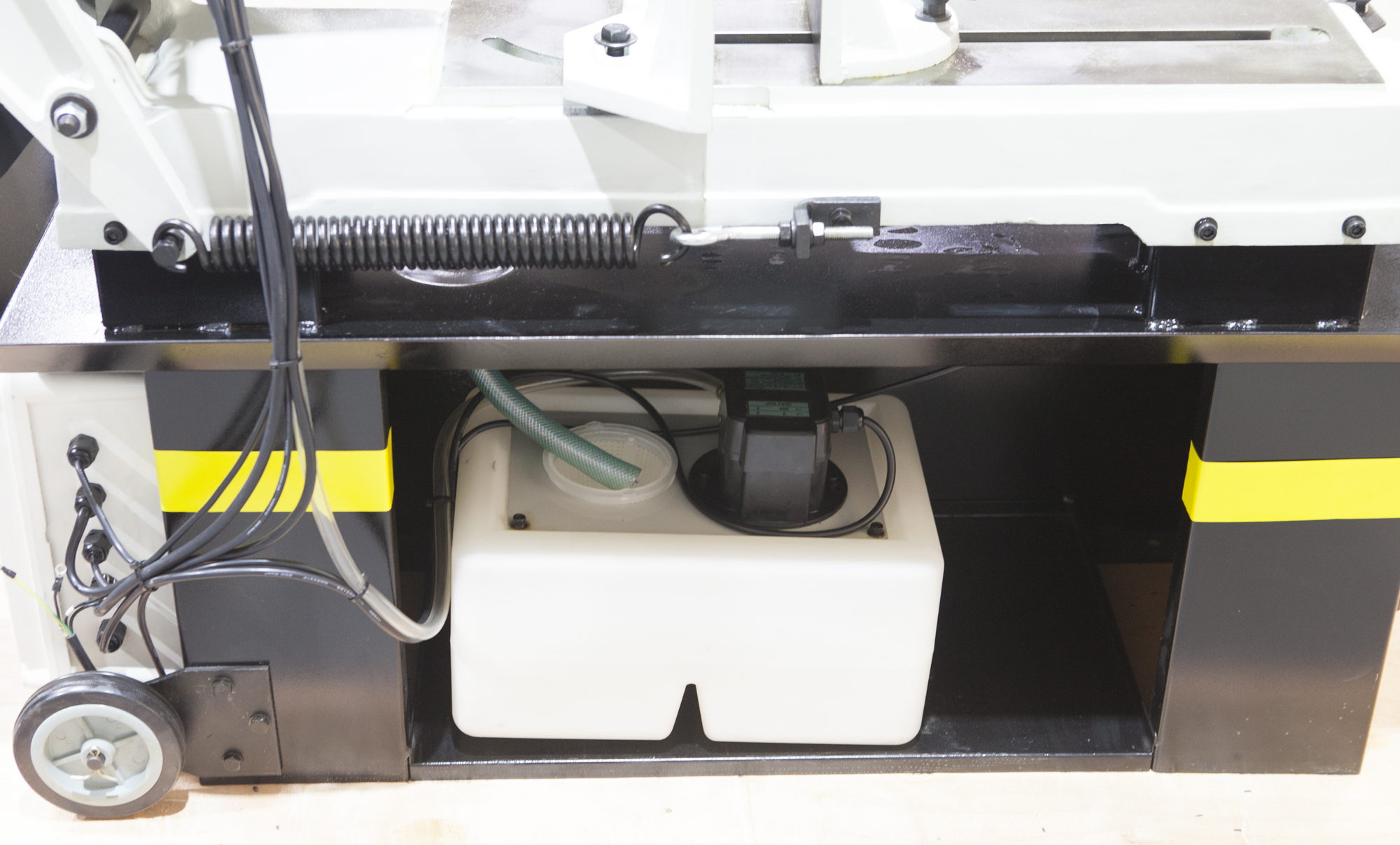

Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы
