Stalex CH-600SA автоматический ленточнопильныйстанок
Артикул: 102899
- Наличие
- В наличии
- Бренд
- Stalex
- Производитель
- Китай
- Гарантия
- 12 мес.
Габариты | 4400х4000х2500 мм |
Зона обработки при 90º | Ø600 мм, □700x600 мм |
Ширина полотна | 41 мм |
Зона обработки при 45º | Ø600 мм, □600x600 мм |
Скорость полотна пилы | 20-90 м/мин (инвертор) |
Рабочая высота стола | 995 мм (от пола до основания тисков) |
Длина полотна пилы | 8950 мм |
Угол поворота рамы | 90°; 45° на угол кратный 1°, поворот рамы происходит от ЧПУ станка |
Объём бака гидростанции | 100 л (заливать 2/3 по уровню масла *используется гидравлическое масло стандартного качества (веретёнка)) |
Объём бака для СОЖ | 200 л (заливать 2/3 по уровню СОЖ) |
Мощность мотора гидростанции | 1,5 кВт |
Мощность двигателя | 7.5 кВт (3-х фазный) |
Мощность насоса СОЖ | 0,12 кВт |
Макс. Ø обработки при 90º | Ø600 мм |
Напряжение | 400 В |
Макс. единичный ход подающих гидравлических тисков | 500 мм |
Мин. единичный ход подающих гидравлических тисков | 1 мм |
Автоматический конвейер для сбора стружки | Есть |
Пистолет для смыва стружки | Есть |
Лампа дополнительного освещения | Есть |
Stalex CH-600SA автоматический ленточнопильный станок колонного типа
Предназначен для резки труб и сплошных заготовок, а также балок, двутавров из стали и сплавов круглого сечения диаметром до 600 мм, а также прямоугольных заготовок до 700×600 мм под углом 90° и Ø600 мм, 600×600 мм под углом 45°. Пильную раму для резки можно поворачивать под углом до 45°.
Станок выполнен по двухколонной схеме с замкнутым контуром и оснащён поворотным механизмом, что обеспечивает высокую жёсткость конструкции и позволяет эффективно работать с крупными деталями.
Пильная рама представляет собой сварную стальную конструкцию.
Работа возможна в двух режимах - в ручном и автоматическом. В ручном — оператор сам выполняет каждую операцию с помощью кнопок. В автоматическом — станок сам проходит полный цикл: зажим заготовки → подача → запуск пилы → опускание рамы → остановка пилы → подъем рамы → разжим тисков. В этом случае от оператора требуется только подача заготовок и запуск цикла.

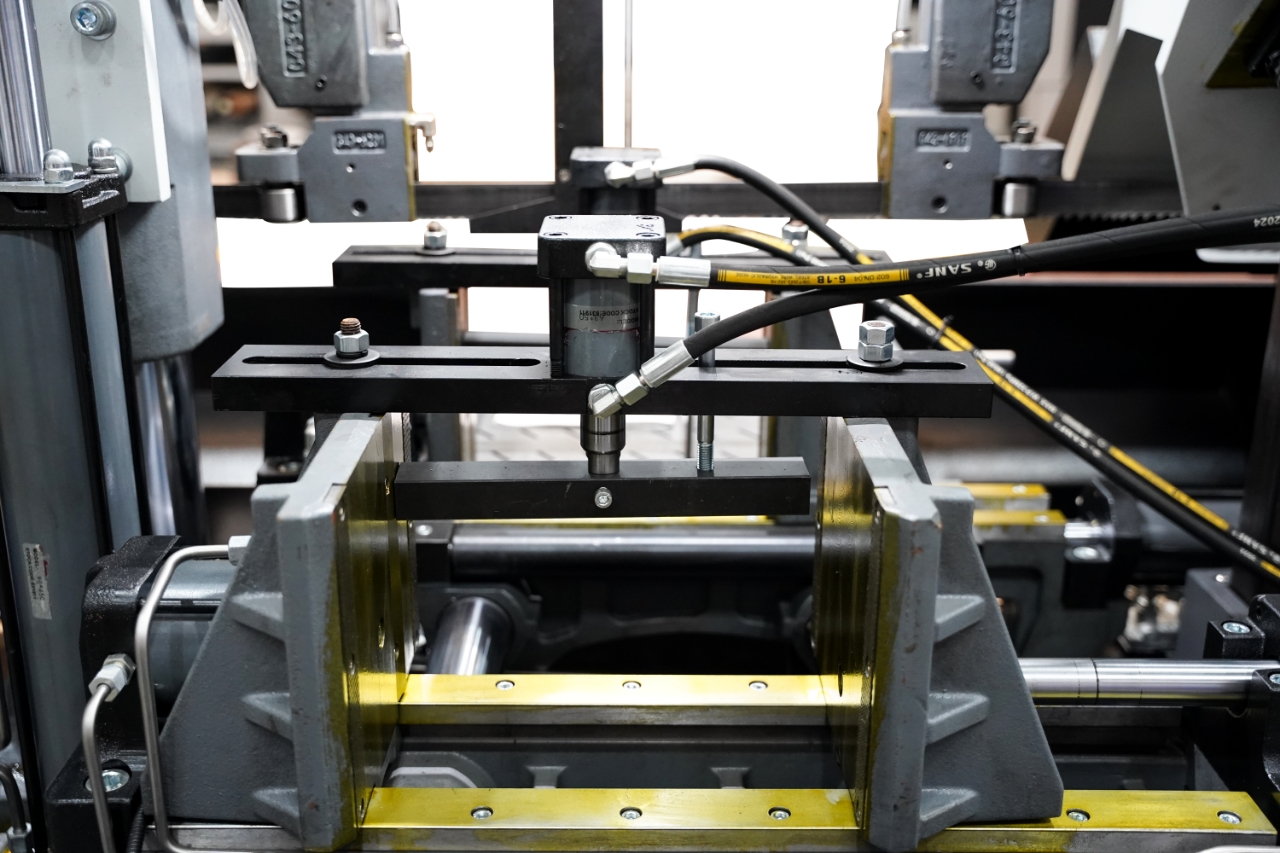

Станок оснащён гидравлическими тисками с функцией быстрого зажима, а также механическим ходом для точной фиксации.
Основные характеристики:
Возможные углы реза: 90°; 45°.
Поворот рамы (привод гидроцилиндра + энкодер) регулируется с шагом 1°, осуществляется автоматически через ЧПУ и отображается на дисплее.
Подъем и опускание рамы — гидравлические, автоматические.
Длина подачи заготовки контролируется ЧПУ, движение выполняется по направляющим для высокой точности.
Гидравлическая автоматическая подача отличается высокой точностью и стабильностью.
Управление станком основано на PLC-контроллере, рассчитанном на промышленную эксплуатацию.
PLC контроллер с сенсорным управлением позволяет одновременно устанавливать угол поворота, длину подачи и время резки.
Привод — трёхфазный электродвигатель.
Плавная регулировка скорости движения полотна при помощи инвертора: 20–90 м/мин.
Точная настройка полотна без люфтов благодаря коническим подшипникам и твёрдосплавным пластинам.
Термозащита двигателя.
Регулируемая система охлаждения и смазки полотна.
Гидравлические тиски с быстрым зажимом.
Максимальный ход подающих гидротисков — 500 мм.
Гидравлическая система натяжения полотна.
Автоматический контроль разрыва режущего полотна.
Автоматический шнековый конвейер для удаления стружки.
Подсветка рабочей зоны.
Автоматический подъем рамы после завершения реза.
Рольганг.
Станок изготовлен по стандартам СЕ.
Габариты ленточного полотна: 41х1.3х8950 мм
